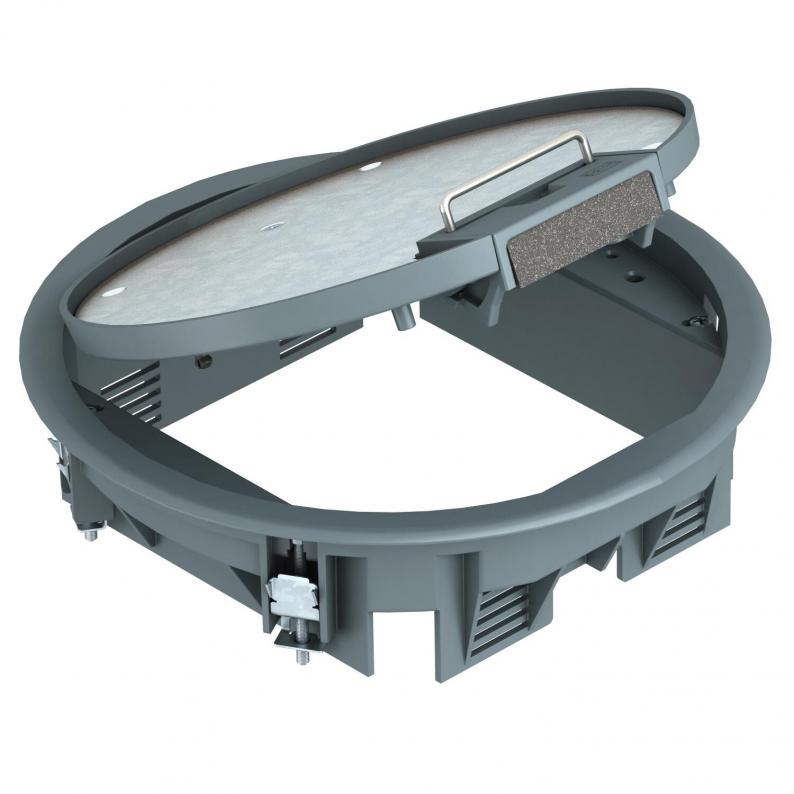

Ramă cu capac GESR4 cu mâner
Type GESR4 U 7011
|Item no. 7405436
|EAN 4012195103684
Item no. / Type
7405436 / GESR4 U 7011
Grosimea stratului acoperitor de pardoseală
5 mm
Dimeniune nominală pentru coloane de instalații
R4
Culoare
gri inchis; RAL 7011
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Ramă cu capac, cu mâner pentru până la 6 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Pot fi introduse pînă la 4 aparate cu placă centrală de 50mm.
Technical data
Date tehnice
| Cotă pardoseală min. | 73 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | da |
| Numărul aparatelor montabile | 6 |
| Posibilitate de montare a unei garnituri | nu |
| Diametrul de montare | 215 |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 2 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 73 mm |
| Diametru exterior | 234 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK08 |
| Tipul sistemului de montaj | UT3 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | R4 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 5.000 N |
| Variantă | rotund |
| Mecanism de deschidere | Mâner |
| Domeniu de prindere D min. | 7 mm |
| Domeniu de prindere D max. | 31 mm |

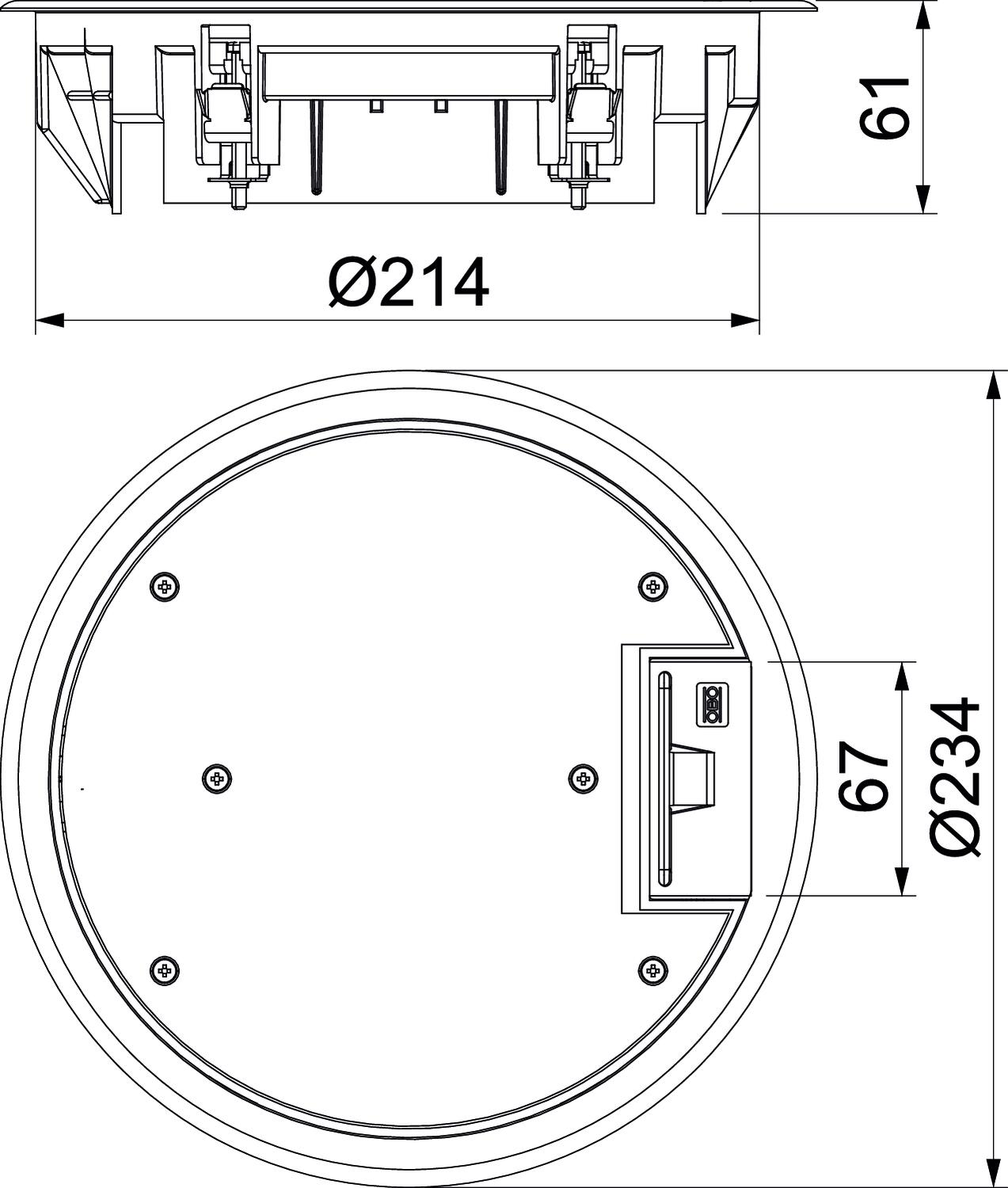

| Dimensiune | Ø234x61 |
| Material | Poliamidă |
| Culoare | gri inchis; RAL 7011 |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,8225 kg CO2e / 1 Bucată |
|---|
