Ramă cu capac rotundă pentru înălţimea şapei 55 mm

Type GESR9 55U V 9011

Item no. 7405049

EAN 4012195674467

Specificații (PDF)

undefined

Show all variants

Item no. / Type

7405049 / GESR9 55U V 9011

Grosimea stratului acoperitor de pardoseală

5 mm

Dimeniune nominală pentru coloane de instalații

Culoare

negru grafit; RAL 9011

Smallest selling unit: 1 Bucată

Bucată

Description

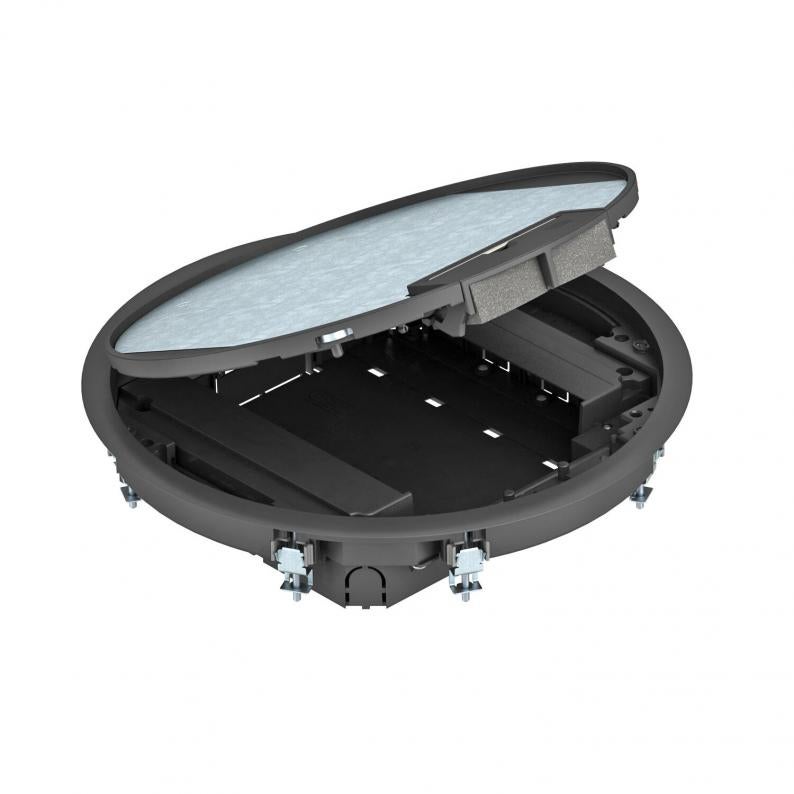

Ramă cu capac GESR9 cu o înălţime fixă de 55 mm. Cu două carcase pentru montajul vertical al aparatelor Modul 45 şi patru dispozitive de detensionare. Pentru montajul aparatelor Modul 45 sunt necesare încă două rame de montaj.

Instalarea modulelor de date se face folosind o placă de montaj optională MPMT45.

Rama cu capac este dotată cu un cornier universal de fixare.

Technical data

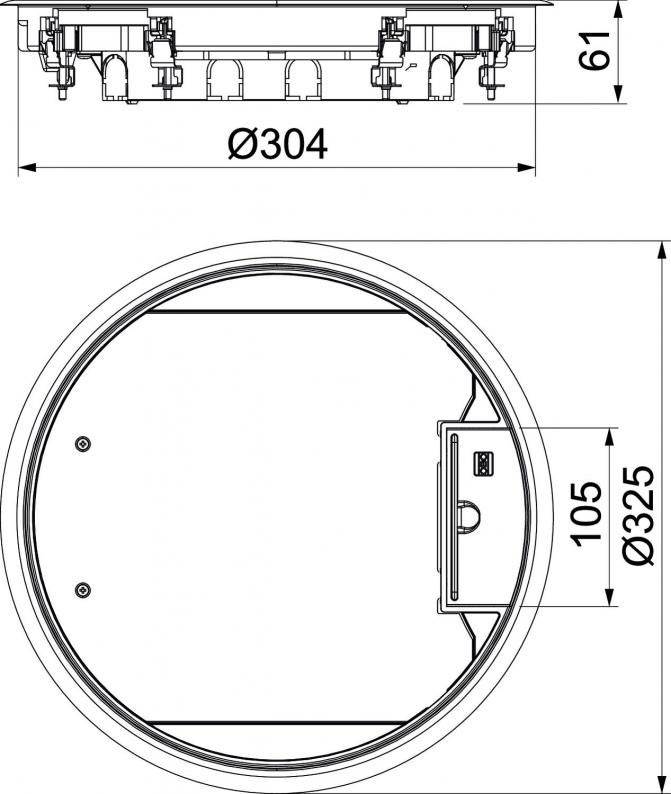

Dimensiuni

Lungime	325 mm
Lăţimea	325 mm
Înălţime	61 mm

Date tehnice

Înălțimea șapei min.	55 mm
Cotă pardoseală min.	58 mm
Grosimea stratului acoperitor de pardoseală	5 mm
Adecvat pentru canal în pardoseală acoperit de şapă	da
Adecvat pentru canal în pardoseală, la nivelul şapei, închis	da
Numărul aparatelor montabile	8
Posibilitate de montare a unei garnituri	nu
Diametrul de montare	304
Potrivit pentru canale de pardoseală	da
Potrivit pentru instalarea în pardoseală falsă	da
Potrivit pentru instalarea în pardoseală dublă	da
Îngrijirea pardoselii	uscat
Recomandat pentru îngrijirea umedă	nu
Adâncime de montare	58 mm
Diametru exterior	325 mm
cu degajare în pardoseală	nu
Ramă de protecție în pardoseală	da
Execuția fixării de cablu	Ieşire rabatabilă pentru cabluri
Suport aparate pentru montaj pe paharele de aparate	nu
Versiune pentru încărcări grele	nu
Dimeniune nominală pentru coloane de instalații	R9
Încărcare verticală, suprafață mică	6.102.7 (bis 3.000 N)
Încărcare verticală, suprafață mare	până la 5.000 N
Variantă	rotund
Mecanism de deschidere	Mâner
Domeniu de prindere D min.	10 mm
Domeniu de prindere D max.	28 mm
Dimensiune	Ø325x61
Material	Poliamidă
Culoare	negru grafit; RAL 9011
