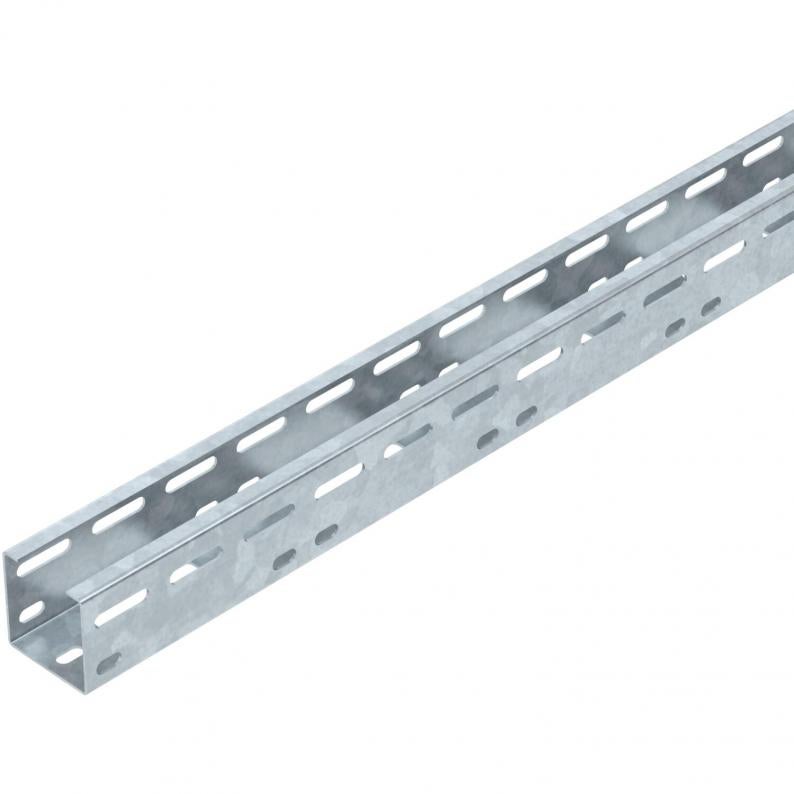

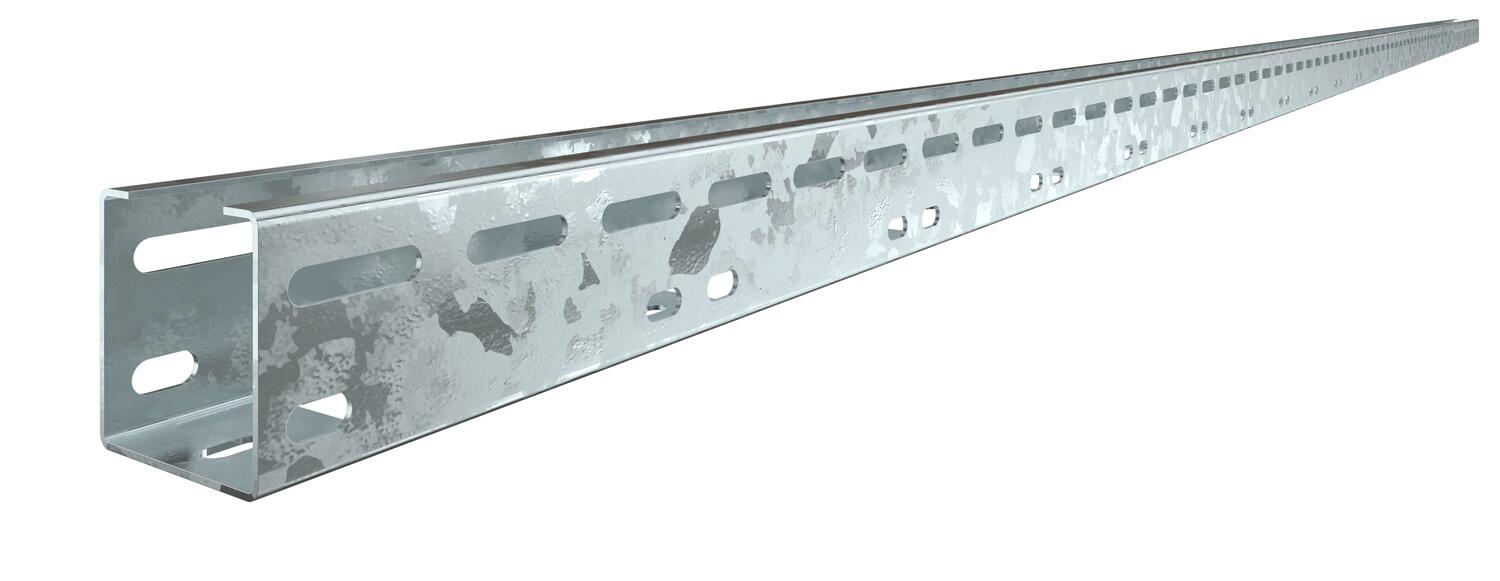

Sistem de minicanal AZ 50 FT, fără decupare laterală

Sistem de minicanal AZ 50 FT, fără decupare laterală

Type AZK A 050 FT
|
Item no. 6076149
|
EAN 4012196069316
Show all variants
Item no. / Type
6076149 / AZK A 050 FT
Lungime
3000 mm
Lăţimea
50 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm

Smallest selling unit: 3 m

m

Description

Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Minicanal AZ, înălţimea laturilor 50 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3000 mm
Lăţimea50 mm
Înălţime50 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă25 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă2500 mm²

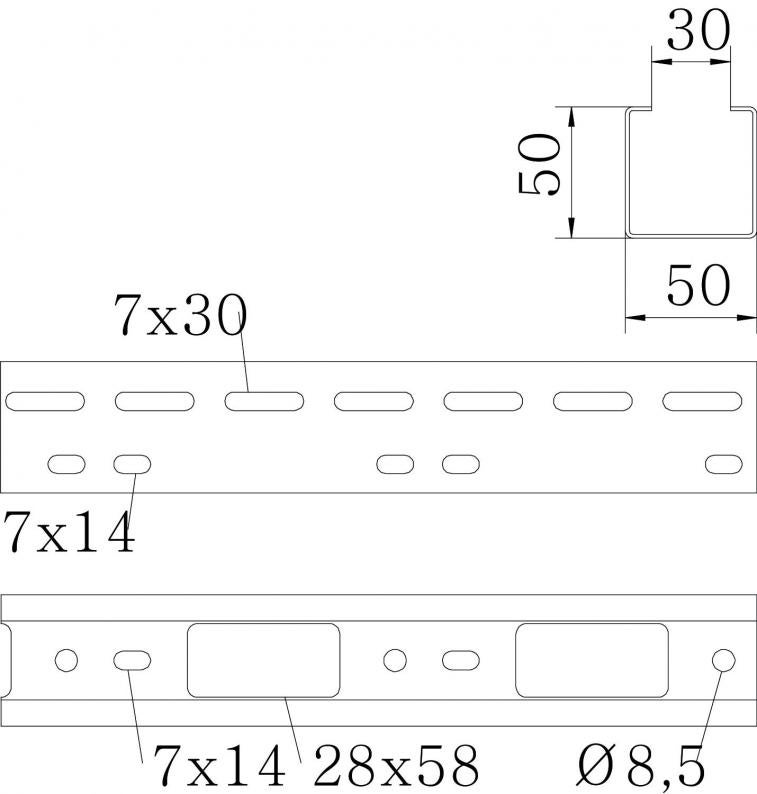

Dimensiune50x50x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc

Încărcare

Distanţa dintre reazeme 1,0 m3 kN/m
Distanţa dintre reazeme 1,5m2,5 kN/m
Distanţa dintre reazeme 2,0m1,7 kN/m
Distanţa dintre reazeme 2,5m0,85 kN/m
Distanţa dintre reazeme 3,0m0,5 kN/m
Diagramă de încărcare, canal AZ

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă3,963 kg CO2e / 1 Metru
