Aparat coaxial de protecţie pentru conexiune N: tată/mamă
Type DS-N M/W
|Item no. 5093996
|EAN 4012195805991
Item no. / Type
5093996 / DS-N M/W
Număr poli
1
Sistem de conectare
N
Tensiune maximă de funcţionare continuă AC
130 V
Tensiune maximă de funcţionare continuă DC
185 V
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Aparate coaxiale pentru protecţia reţelelor de date
• Sarcină admisibilă mare pentru curentul de impuls 2 x 2,5 kA (10/350)
• Montaj simplu (ştecăr intermediar), m = ştecăr, w = bucşă
• Comportament optim de transmisie
• Garanţie 5 ani
• Cu un conector N

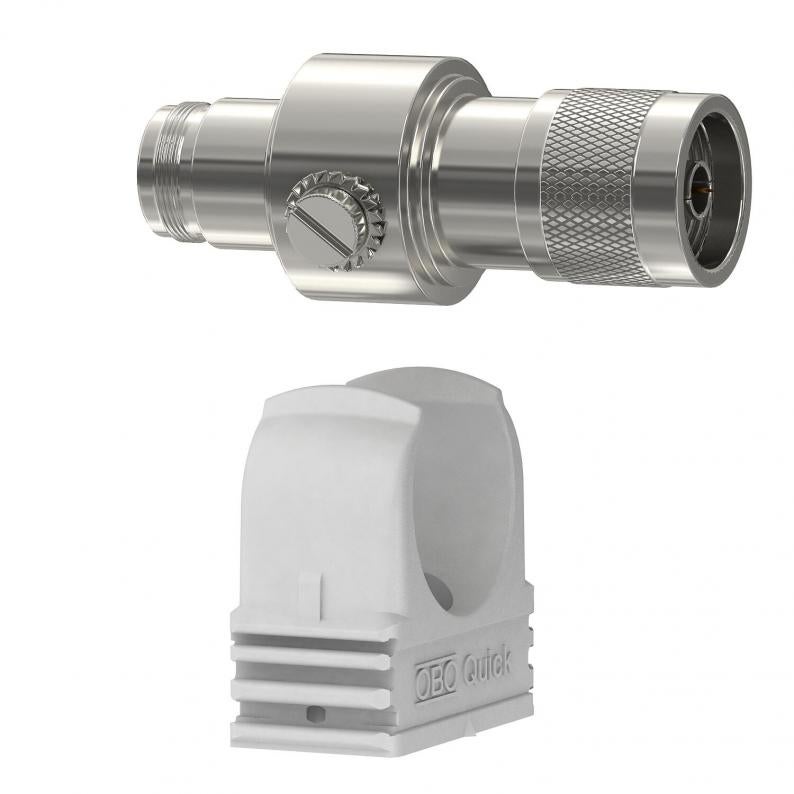

• Inclusiv clemă Quick M25 OBO pentru instalarea facilă
• Sarcină admisibilă mare pentru curentul de impuls 2 x 2,5 kA (10/350)
• Montaj simplu (ştecăr intermediar), m = ştecăr, w = bucşă
• Comportament optim de transmisie
• Garanţie 5 ani
• Cu un conector N
• Inclusiv clemă Quick M25 OBO pentru instalarea facilă
Technical data
Date tehnice
| Număr poli | 1 |
|---|---|
| Amortizare prin reflexie | ≥14 dB |
| Rezistenţă de propagare a undelor | 50 Ω |
| Contact pentru instalaţia de telecomunicaţii | nu |
| Semnalizare în interiorul aparatului | fără |
| Sistem de conectare | N |
| Nivel de protecţie conductor/conductor | <800 V |
| Nivel de protecţie conductor - pământ | <800 V |
| Tip de protecţie | IP40 |
| Normă de verificare | IEC 61643-21 |
| Capacitate (conductor-conductor) | <10 pF |
| Capacitate (conductor-pământ) | <20 pF |
| Execuţie verificată în caz de explozie | nu |
| Rezistenţa izolaţiei | >1 GΩ |
| Conexiune la ecran | da |
| Ecranare | direkt |
| Durata de impuls conductor-conductor | C2: 10 kV / 5 kA (8/20µs) |
| Durata de impuls conductor- pământ | C2: 10 kV / 5 kA (8/20µs) |
| Curent total de impuls (10/350) | 5 kA |
| Curent total de impuls (8/20) | 10 kA |
| Curent de încărcare nominal DC | 10 A |
| Curent de încărcare nominal AC | 7 A |
| Monitorizarea descărcătorului | nu |
| Tensiune maximă de funcţionare continuă AC | 130 V |
| Tensiune maximă de funcţionare continuă DC | 185 V |
| Frecvenţă limită | 3000 MHz |
| SPD conform IEC 61643-21 | Clasa I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Nivel de protecţie | <800 V |
| CP nr. | 0→2 |
| Curent de impuls | 2,5 kA |
| Atenuare de inserție (Insertion loss) | ≤0,62 dB |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 130V |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,0659 kg CO2e / 1 Bucată |
|---|
