Bară de egalizare potenţial pentru interior, verificat VDE
Type 1801 VDE
Item no. 5015650
EAN 4012195378556
Item no. / Type
5015650 / 1801 VDE
Lungime
217 mm
Lăţimea
63 mm
Înălţime
67,5 mm
Culoare
Gri
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description

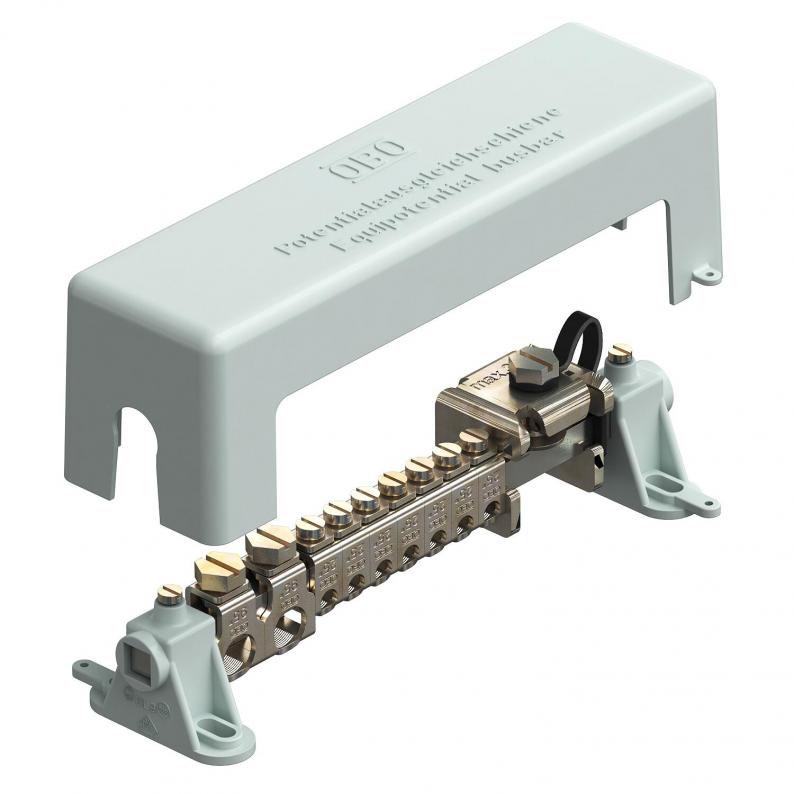

Şină de echipotenţial pentru egalizarea potenţialului conform DIN VDE 0100-410 / -540 precum şi pentru echipotenţialul de protecţie la trăsnet conform DIN VDE 0185-305
• Conform VDE 0618, partea 1
• Cu şină de fixare 10 x 10 mm din alamă, nichelată
• Cu cleme şir pentru siguranţa contactului din oţel, zincat galvanic
• Capac şi suport pentru şină din polistiren, de culoare gri
• Rezistent la curent de trăsnet de 100kA (10/350)
• Bridă de tracţiune cu şaibă de siguranţă (de exemplu în industrie şi în zonele cu pericol de explozii)
• 7 conductori mono sau multifilari 2.5-25 mm² sau conductori din sârmă subtire până la 16 mm² (max. Ø 7 mm)
• 2 conductori mono sau multifilari 25-95 mm² sau conductori din sârmă subtire până la 70 mm² (max. Ø 13,5 mm)
• 1 platbandă 30 x 3.5 mm
Cu capac de etanșare, realizat din plastic rezistent la impact
• Conform VDE 0618, partea 1
• Cu şină de fixare 10 x 10 mm din alamă, nichelată
• Cu cleme şir pentru siguranţa contactului din oţel, zincat galvanic
• Capac şi suport pentru şină din polistiren, de culoare gri
• Rezistent la curent de trăsnet de 100kA (10/350)
• Bridă de tracţiune cu şaibă de siguranţă (de exemplu în industrie şi în zonele cu pericol de explozii)
• 7 conductori mono sau multifilari 2.5-25 mm² sau conductori din sârmă subtire până la 16 mm² (max. Ø 7 mm)
• 2 conductori mono sau multifilari 25-95 mm² sau conductori din sârmă subtire până la 70 mm² (max. Ø 13,5 mm)
• 1 platbandă 30 x 3.5 mm
Cu capac de etanșare, realizat din plastic rezistent la impact
Technical data

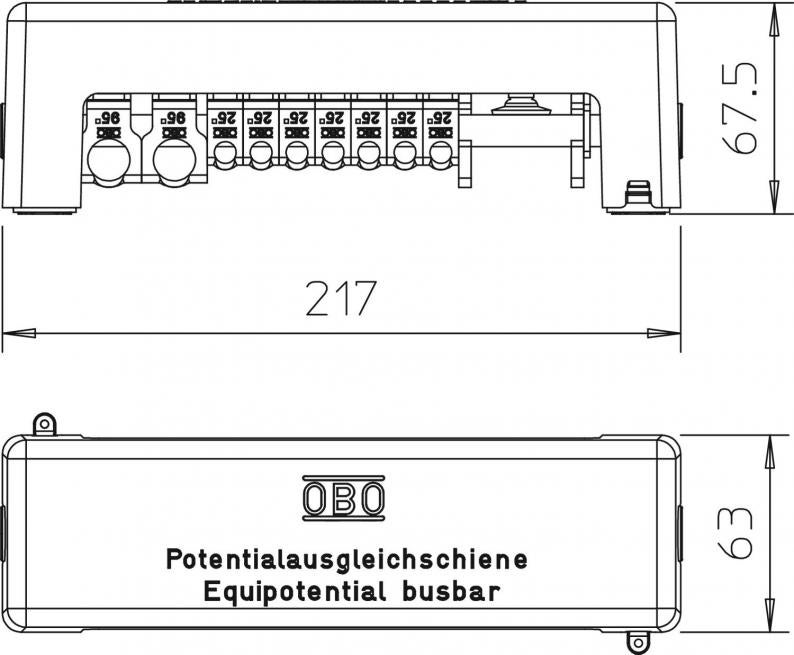

Dimensiuni
| Lungime | 217 mm |
|---|---|
| Lăţimea | 63 mm |
| Înălţime | 67,5 mm |
Date tehnice
| Izolator | da |
|---|---|
| Nr. total al conductorilor conectaţi | 0 |
| Nr. conductorilor 8 mm conectaţi | 0 |
| Nr. conductorilor 10 mm conectaţi | 0 |
| Nr. conductorilor conectaţi 8-10 mm | 0 |
| Numărul platbenzilor conectate până la 30 mm | 1 |
| Numărul platbenzilor conectate până la 40 mm | 0 |
| Numărul clemelor conectate până la 6 mm² | 0 |
| Numărul clemelor conectate până la 16 mm² | 0 |
| Numărul clemelor conectate până la 25 mm² | 7 |
| Numărul clemelor conectate până la 95 mm² | 2 |
| Material șină de contact | alamă |
| Material clemă | Oţel |
| Suprafață șină de contact | nichelat |
| Suprafaţa clemei | zincat galvanic |
| Variantă | cu capac |
| Conform ROHS | scutit |
| Formă constructivă | Montaj modular |
| Dimensiune | 217mm |
| Material | alamă |
| Culoare | Gri |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,778 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,778 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
