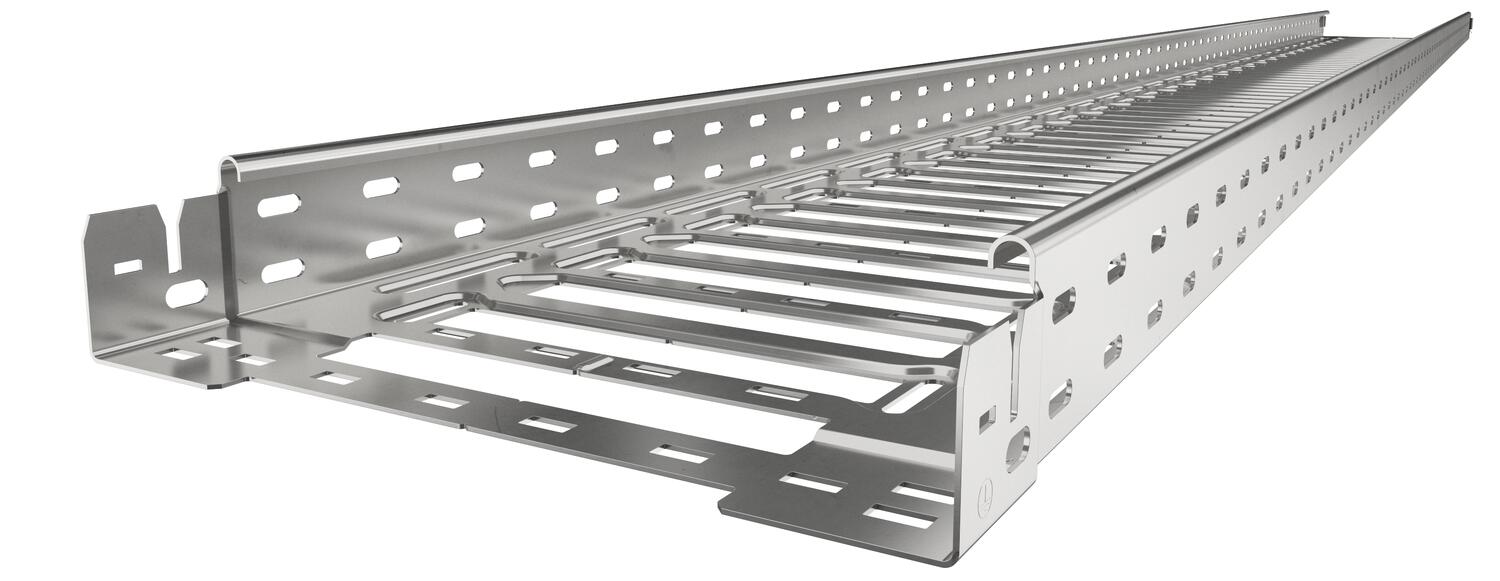

Cable tray SKS-Magic® 60 A4
Type SKSM 640 A4
Item no. 6059515
EAN 4012195832911
Item no. / Type
6059515 / SKSM 640 A4
Lungime
3050 mm
Lăţimea
400 mm
Înălţime
60 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
Culoare
oţel inoxidabil
Smallest selling unit: 3 m
3m
m
Description
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 60 mm |
| Dimensiune y | 362 mm |
| Dimensiune L | 280 mm |
| Dimensiune B | 400 mm |
| Dimensiune x | 296 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 238 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 23800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x400x3050 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4571 |
| Culoare | oţel inoxidabil |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria SKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,7 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,1 kN/m |
| Distanţa dintre reazeme 2,5m | 1,47 kN/m |
| Distanţa dintre reazeme 3,0m | 0,8 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 31,2825 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 31,2825 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
