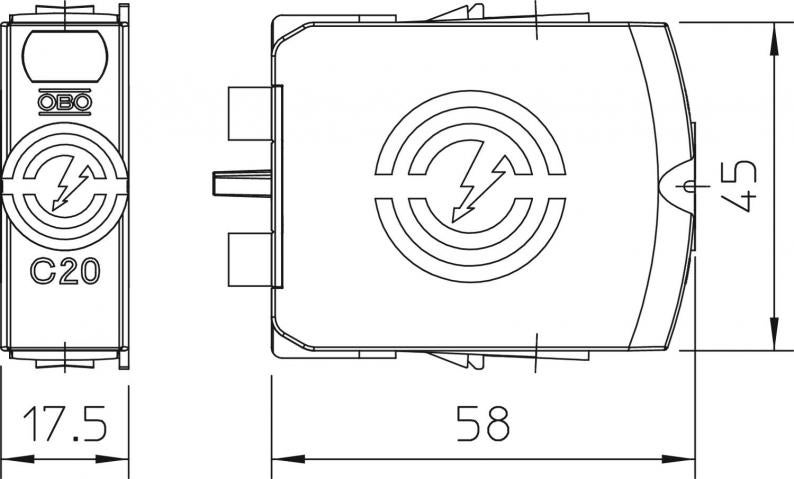

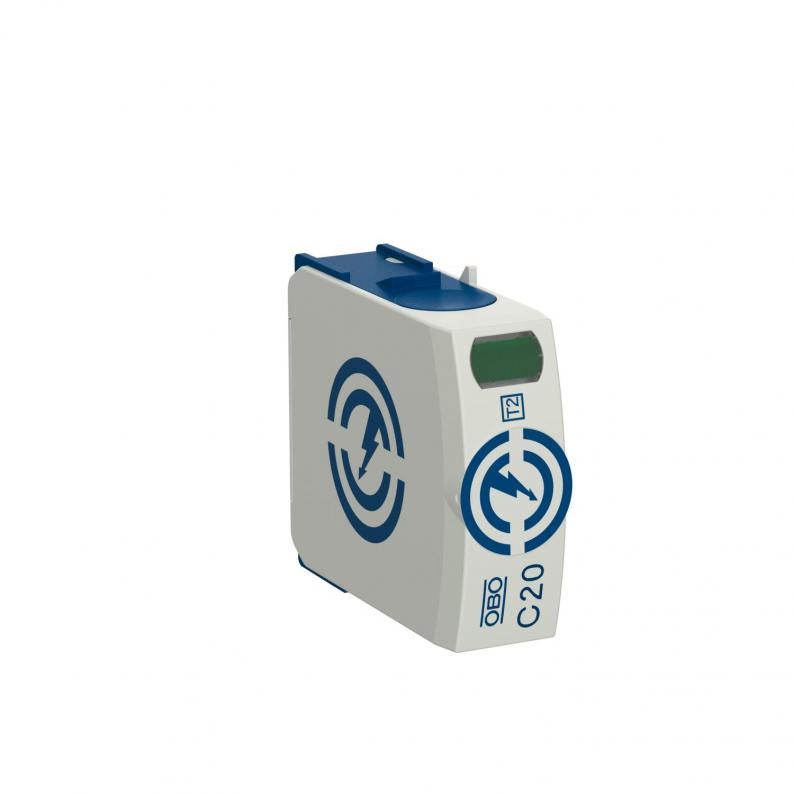

Cartuș C20 280 V

Type C20-0-255

Item no. 5095600

EAN 4012196329694

Specificații (PDF)

REACH Declarație de conformitate (PDF)

RoHS Declarație de conformitate (PDF)

Show all variants

Item no. / Type

5095600 / C20-0-255

Tip de protecţie

IP20

Tensiune maximă de funcţionare continuă AC

255 V

Legarea polilor

N/PE

Smallest selling unit: 1 Bucată

Bucată

Description

Cartuș, descărcător de supratensiune N-PE, Tip 2

• Pentru protecție la supratensiune și egalizare de potențial conform normelor VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare 40 kA (8/20) datorită capacității de descărcare a varistorilor
• Descărcător modular debroșabil cu posibilitate de izolare și indicator optic
• Sistem de fixare cu protecție la vibrații și codarea tensiunii
• Plastic conform UL 94 V-0

Utilizare: Egalizare de potențial în tablouri principale și secundare

Technical data

Date tehnice

Număr de poli	1
Formă a reţelei	altele
Aerisit	nu
Semnalizare în interiorul aparatului	optică
Tip de protecţie	IP20
Tensiune de dimensionare (N-PE)	255 V
Curent nominal de descărcare (8/20 µs) [N-PE]	40 kA
Material carcasă componente de protecție la supratensiune	PA UL 94 V-0
Curent maxim de descărcare (8/20 μs)[N-PE]	60 kA
Semnalizare la distanţă	nu
Clasă de încercare tip 2	da
Tensiune nominală AC (50 / 60 Hz)	230 V
Siguranță integrată	nu
Tensiune maximă de funcţionare continuă AC	255 V
Curent nominal de descărcare (8/20 µs)	20 kA
Legarea polilor	N/PE
Tip de montaj	la element de bază
Putere de comutare AC	230 V; 0,5 A
Putere de comutare DC	230 V; 0,1 A / 75 V; 0,5 A
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
SPD conform UL 1449	Tip 4
Distanţă minimă	1,5 mm
Certificări	VDE, KEMA, UL, ÖVE
Rezistenţa la scurt circuit	da
Conform ROHS	da
Temperatură operațională min.	-40 °C
Temperatură operațională max.	80 °C
Momentul de torsiune	4 Nm
SPD conform IEC 61643-1	clasa II
Clasa de solicitare conform EN 61643-11	Tip 2
Curent maxim de descărcare (8/20 μs)	40 kA
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	0,1 kA
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	80 °C
Dimensiune	255V
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %

Environmental Data

Ambalaj în întregime din carton reciclat	da

Amprenta CO2 (GWP) de la leagăn la poartă	0,2585 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	0,2585 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Bucată
Declared Unit Quantity	1
