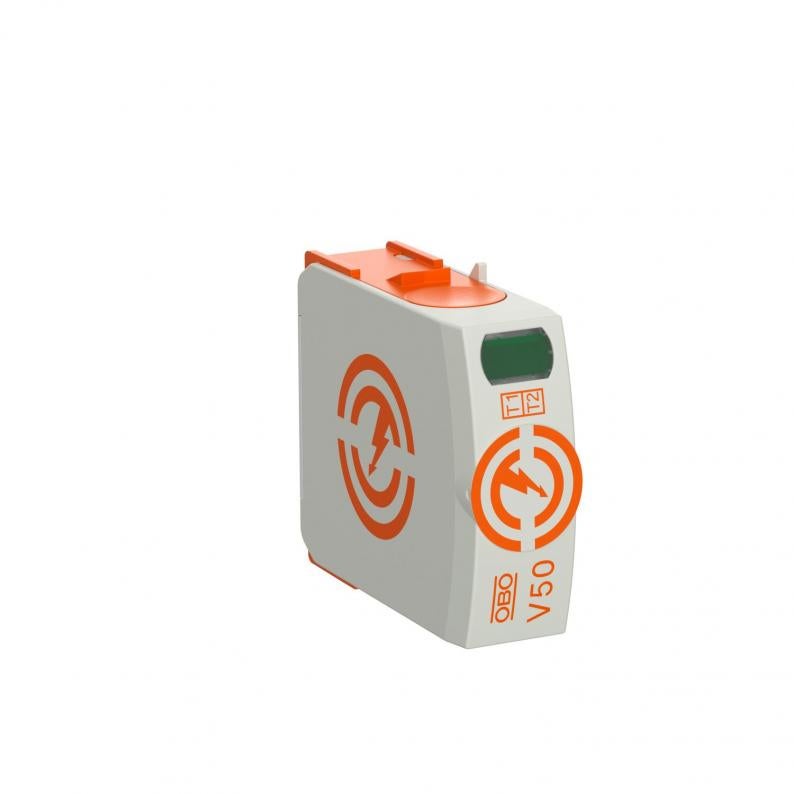

Cartuș V50 280 V

Type V50-0-280

Item no. 5093508

EAN 4012196159598

Specificații (PDF)

RoHS Declarație de conformitate (PDF)

REACH Declarație de conformitate (PDF)

Show all variants

Item no. / Type

5093508 / V50-0-280

Tip de protecţie

IP20

Tensiune maximă de funcţionare continuă AC

280 V

Legarea polilor

Smallest selling unit: 1 Bucată

Bucată

Description

Cartuș, descărcător combinat de curent de trăsnet tip 1+2

• Pentru egalizarea de potenţial la trăsnet conform normelor DIN EN 62305 (IEC 62305)
• Capacitatea de descărcare curent de trăsnet de 12,5 kA (10/350) pe pol
• Descărcător debroșabil modular cu dispozitiv de întrerupere cu semnalizare vizuală
• Mecanism de blocare cu protecție la vibrații și cheie de tensiune
• Din material platic conform UL 94 V-O

Technical data

Date tehnice

Număr de poli	1
Formă a reţelei	toate
Aerisit	nu
Semnalizare în interiorul aparatului	optică
Tip de protecţie	IP20
Tensiune maximă de funcţionare (L-N)	280 V
Curent de scurgere nominal (8/20) (L-N)	30 kA
Material carcasă componente de protecție la supratensiune	PA UL 94 V-0
Curent maxim de descărcare (8/20 μs) [L-N]	50 kA
Semnalizare la distanţă	nu
Tensiune nominală AC (50 / 60 Hz)	230 V
Siguranță integrată	nu
Curent de trăsnet (10/350 μs)	12,5 kA
Nivel de protectie (L-N)	≤1,3
Tensiune maximă de funcţionare continuă AC	280 V
Curent nominal de descărcare (8/20 µs)	30 kA
Legarea polilor	1
Tip de montaj	Şină omega 35 mm
Valoare max. a protectiei la suprasarcină	160 A gL/gG
Tensiune reziduală [L-N] @ 5 kA	0,8 kV
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Tensiune reziduală [L-N] @ 1 kA	0,7 kV
Tensiune TOV [L-N] cu mod rezistiv - 5 s	335 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	440 V
SPD conform UL 1449	Tip 4
Distanţă minimă	1,5 mm
Certificări	VDE, KEMA, UL, ÖVE
Conform ROHS	da
Temperatură operațională min.	-40 °C
Temperatură operațională max.	80 °C
Momentul de torsiune	4 Nm
SPD conform IEC 61643-1	clasa I+II
Clasa de solicitare conform EN 61643-11	Tip 1+2
Curent maxim de descărcare (8/20 μs)	50 kA
Timp de acţionare	<25 ns
Siguranţă maximă	160 A
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	80 °C
Tensiune reziduală [L-N] @ 12,5 kA	1 kV
Dimensiune	280V
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %

Posibilităţi de conectare

Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	21 AWG
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG

Environmental Data

Ambalaj în întregime din carton reciclat	da

Amprenta CO2 (GWP) de la leagăn la poartă	0,2165 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	0,2165 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Bucată
Declared Unit Quantity	1
