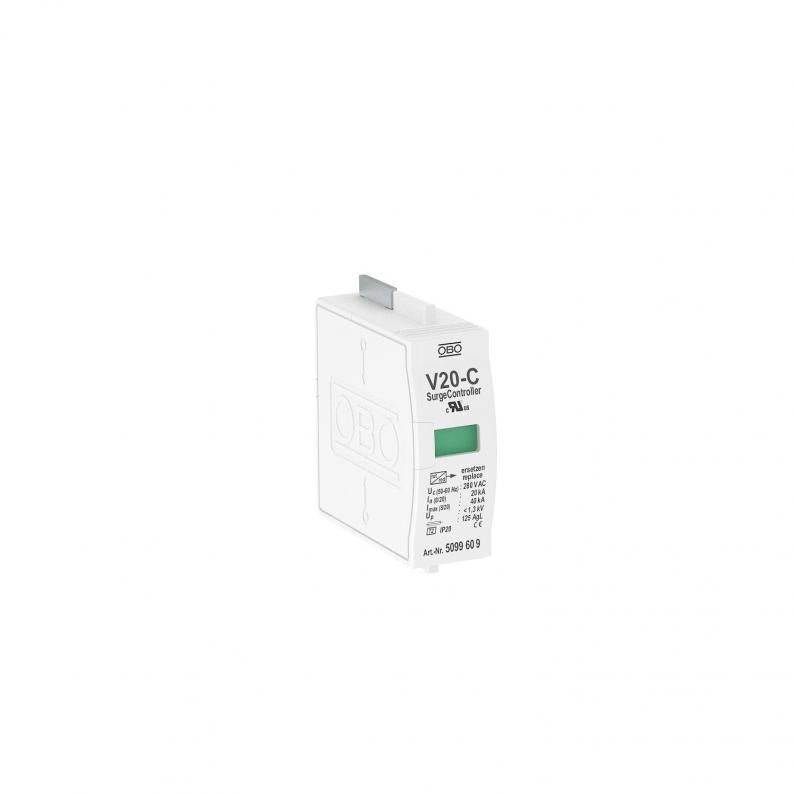

Cartuş descărcător de supratensiune 280 V
Type V20-C 0-280
Item no. 5099609
EAN 4012195396918
Item no. / Type
Tensiune maximă de funcţionare continuă AC
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Cartuş - tip 2 descărcător de supratensiune
• Cartuş debroşabil, se poate separa de soclu fără unelte
• Inclusiv dispozitiv de declanşare termic şi dinamic şi afişaj optic al defecţiunii
• Capacitate ridicată de descărcare la o durată de utilizare îndelungată
* Complet = soclu şi cartuş
• Cartuş debroşabil, se poate separa de soclu fără unelte
• Inclusiv dispozitiv de declanşare termic şi dinamic şi afişaj optic al defecţiunii
• Capacitate ridicată de descărcare la o durată de utilizare îndelungată
* Complet = soclu şi cartuş
Technical data
Date tehnice
| Formă a reţelei | TN |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Curent de scurgere nominal (8/20) (L-N) | 20 kA |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Siguranță integrată | nu |
| Tensiune maximă de funcţionare continuă AC | 280 V |
| Tensiune maximă de funcţionare continuă DC | 350 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 1 |
| Tip de montaj | la element de bază |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | Cartuş 1 pol; 280V |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 280V |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 20 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Environmental Data
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1668 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1668 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Certificate (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Variants
Type
Tip de protecţie
Tensiune maximă de funcţionare continuă AC
Legarea polilor
Item no.
V20-C 0-280
IP20
280
1
5099609
V20-C 0-320
IP20
320
1
5099848
Tensiune maximă de funcţionare continuă AC
V20-C 0-280
Item no.
5099609
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
280
Legarea polilor
1
V20-C 0-320
Item no.
5099848
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
320
Legarea polilor
1
