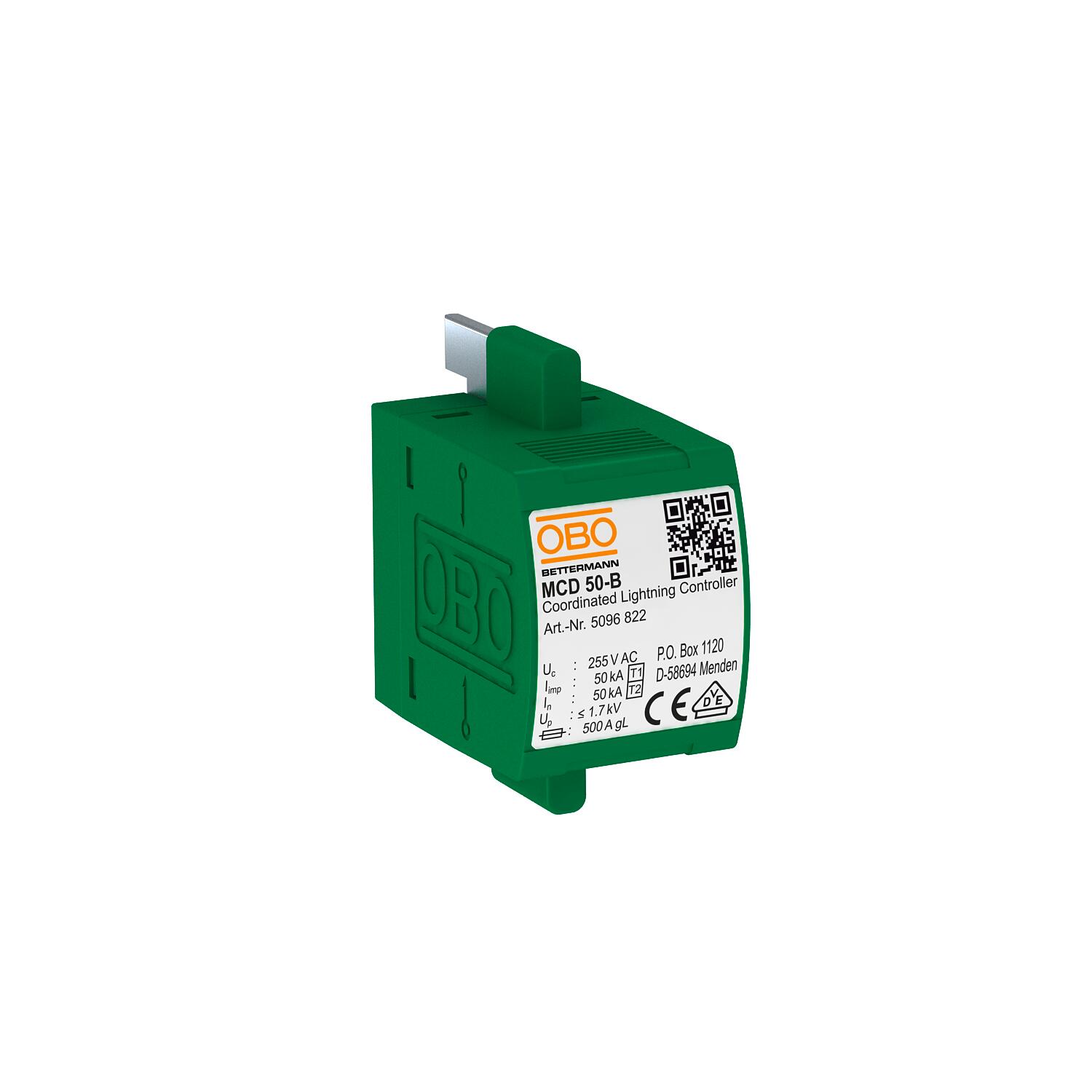

CoordinatedLightningController, cartuș
Type MCD 50-B 0
Item no. 5096822
EAN 4012195544517
Item no. / Type
5096822 / MCD 50-B 0
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
255 V
Legarea polilor
1
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Descărcător combinat tip 1+2
• Capacitatea de descărcare a curentului de trăsnet 50 kA (10/350)
• Nivel de protecție < 1,7 kV
• Stingere curent secundar rețea 10 KA
• Eclator încapsulat fără evacuare a aerului
Utilizare: instalații industriale și clădiri cu protecție exterioară împotriva trăsnetului din clasele I până la IV.
• Capacitatea de descărcare a curentului de trăsnet 50 kA (10/350)
• Nivel de protecție < 1,7 kV
• Stingere curent secundar rețea 10 KA
• Eclator încapsulat fără evacuare a aerului
Utilizare: instalații industriale și clădiri cu protecție exterioară împotriva trăsnetului din clasele I până la IV.
Technical data
Dimensiuni
| Lungime | 100 mm |
|---|---|
| Lăţimea | 35 mm |
| Înălţime | 69 mm |
Date tehnice
| Număr de poli | 1 |
|---|---|
| Formă a reţelei | altele |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | fără |
| Tip de protecţie | IP20 |
| Tensiune maximă de funcţionare (L-N) | 255 V |
| Tensiune de dimensionare (N-PE) | 255 V |
| Curent de scurgere nominal (8/20) (L-N) | 50 kA |
| Curent de trăsnet (10/350) [total] | 50 kA |
| Clasă de încercare tip 1 | da |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Curent de trăsnet (10/350 μs) | 50 kA |
| Nivel de protectie (L-N) | ≤1,7 |
| Tensiune maximă de funcţionare continuă AC | 255 V |
| Curent nominal de descărcare (8/20 µs) | 50 kA |
| Legarea polilor | 1 |
| Tip de montaj | la element de bază |
| Valoare max. a protectiei la suprasarcină | 500 |
| Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea | 10 kA |
| Certificări | VDE |
| Variantă | Cartuş 1 pol; 255V |
| Configuraţia rețelei DC | nu |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Forma reţelei | nu |
| Conform ROHS | da |
| Curent nominal de încărcare (clemă de intrare/ieşire) | 125 A |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 85 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Siguranţă de scurtcircuit | 10 kA |
| Timp de acţionare | <100 ns |
| Siguranţă maximă | 500 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 85 °C |
| Dimensiune | 255V |
| Umiditate a aerului max. | 95 % |
| Umiditate a aerului min. | 5 % |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 50 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 10 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 50 mm² |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,2092 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,2092 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
