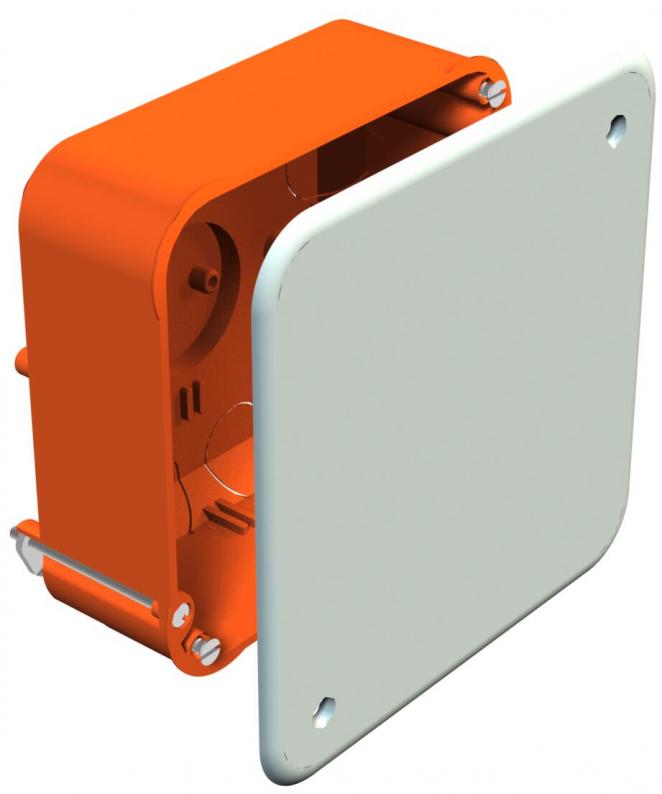

Doză în pereți falși cu o adâncime de până la 50 mm și o grosime a plăcii între 7-35 mm. Cu capac alb şi şuruburi pentru capac. Adecvat pentru montarea şinelor normate (şinele omega şi profilate) pentru cleme şir.

• 8 intrări Ø 20 mm
• 8 intrări pentru cablu NYM 3 x 1,5 mm²
• 4 intrări pentru conductor de date (tensiuni mici)
Conform IEC 60670-1, IEC 60670-22 și DIN 49073-1.

Technical data

Dimensiuni

Lungime	105 mm
Lăţimea	105 mm
Înălţime	50 mm

Date tehnice

Tip de intrare	Conductor NYM pentru conexiuni de date
Rezistenţă la şoc	nu
Cotă pardoseală min.	50 mm
Corespunzător pentru grosimea plăcii min.	7 mm
Corespunzător pentru grosimea plăcii max.	35 mm
fără halogeni	da
Număr de introduceri	20
Introducere prin partea inferioară	da
Tip de protecţie	IP30
Plombat	nu
Menținerea în funcțiune	fără
Tip de trecere prin carcasă	Ştanţare prealabilă
Cu ecranare	nu
pentru diametrul ţevii	20 mm
Cu şuruburi	da
Etanș	nu
Cu limbă pentru cui	nu
Ștuț	fără
Tensiune Secțiunea conductorului	4 mm²
Secțiune transversală nominală min.	2,5 mm²
Secțiune transversală nominală max.	4 mm²
Formă	pătrat
la echipare	fără
Capac	opac
Fixarea capacului	înşurubat
Conform ROHS	da
ignifug	conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 850 °C
Dimensiune	105x105x50
Material	Polipropilenă
Culoare	portocaliu
Tensiune nominală	400 V
Serie produs	Seria WIN

Environmental Data

Ambalaj în întregime din carton reciclat	da
Ambalaj fără material plastic	da

Amprenta CO2 (GWP) de la leagăn la poartă	0,0122 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	0,0122 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Bucată
Declared Unit Quantity	1
