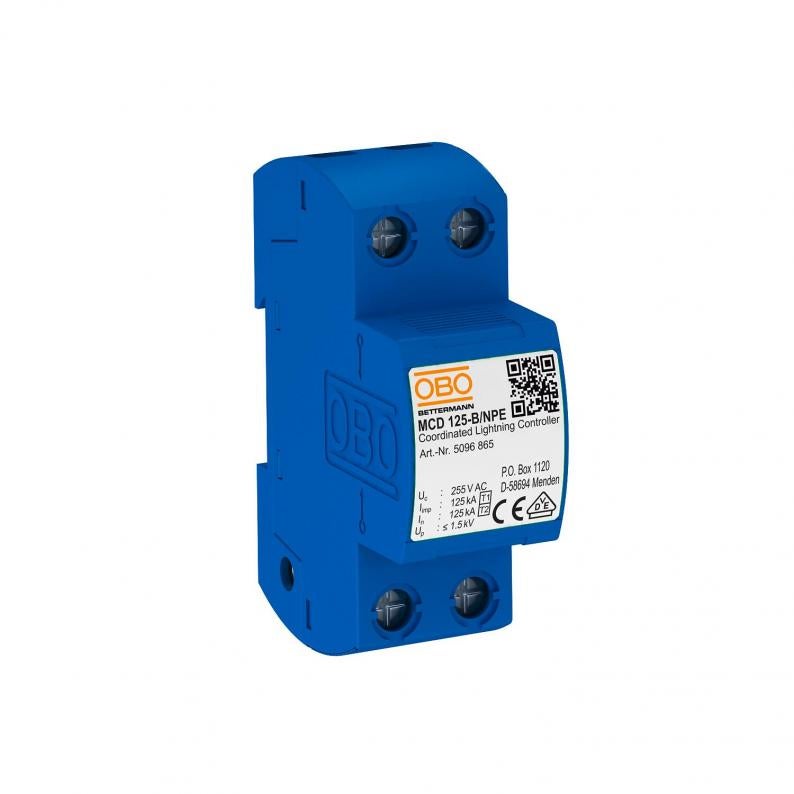

Descărcător combinat cu 1 pol NPE

Type MCD 125-B NPE

Item no. 5096865

EAN 4012195541394

Specificații (PDF)

RoHS Declarație de conformitate (PDF)

REACH Declarație de conformitate (PDF)

Show all variants

Item no. / Type

5096865 / MCD 125-B NPE

Tip de protecţie

IP20

Tensiune maximă de funcţionare continuă AC

255 V

Legarea polilor

N/PE

Smallest selling unit: 1 Bucată

Bucată

Description

Descărcător combinat tip 1+2, N-PE pentru utilizarea în reţele TN-S şi TT.

MCD 125-B/NPE: Eclator coordonat N-PE Tip 1+2 conform EN 61643-11. Pentru interfaţa 0 la 2 (LPZ) conform conceptului de zone de protecţie la trăsnet, în conformitate cu IEC 62305 respectiv VDE 0185-305.

• Capacitate de descărcare 125 kA (10/350 µs)
• Incl. conectarea capacelor pentru marcarea conexiunilor
• Nivelul de protecție <1,5 kV, permite protecția dispozitivului
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei

Aplicație: sisteme industriale și clădiri cu protecție împotriva trăsnetului extern din clasele I-IV.

Technical data

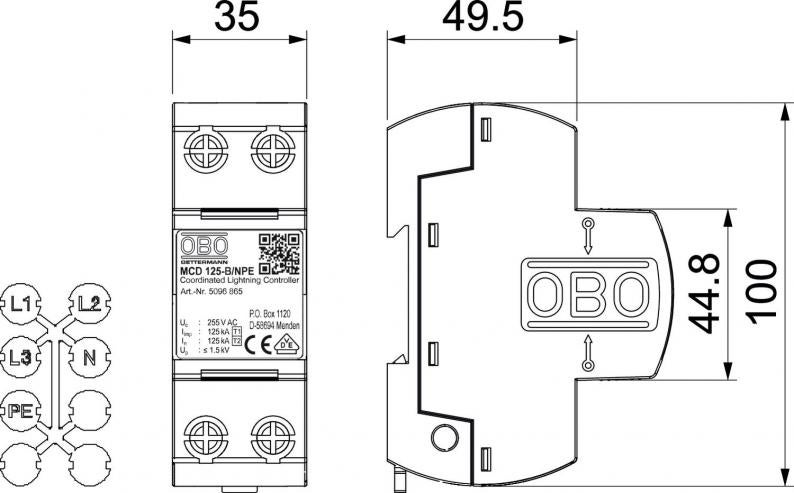

Dimensiuni

Lungime	100 mm
Lăţimea	35 mm
Înălţime	69 mm

Date tehnice

Număr de poli	1
Formă a reţelei	altele
Aerisit	nu
Semnalizare în interiorul aparatului	fără
Tip de protecţie	IP20
Tensiune de dimensionare (N-PE)	255 V
Curent nominal de descărcare (8/20 µs) [N-PE]	125 kA
Curent de trăsnet (10/350) [total]	125 kA
Clasă de încercare tip 1	da
Semnalizare la distanţă	nu
Clasă de încercare tip 2	da
Tensiune nominală AC (50 / 60 Hz)	230 V
Curent de trăsnet (10/350 μs)	125 kA
Tensiune maximă de funcţionare continuă AC	255 V
Curent nominal de descărcare (8/20 µs)	125 kA
Legarea polilor	N/PE
Tip de montaj	Şină omega 35 mm
Certificări	VDE
Variantă	1 pol; 255V
Configuraţia rețelei DC	nu
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
Forma reţelei	nu
Conform ROHS	da
Curent nominal de încărcare (clemă de intrare/ieşire)	125 A
Temperatură operațională min.	-40 °C
Temperatură operațională max.	85 °C
SPD conform IEC 61643-1	clasa I+II
Clasa de solicitare conform EN 61643-11	Tip 1+2
CP nr.	0→2
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	0,1 kA
Timp de acţionare	<100 ns
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	85 °C
Dimensiune	255V
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %

Posibilităţi de conectare

Curent de descărcare a eclatorului (8/20 µs) [total]	125 kA
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	10 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	50 mm²

Environmental Data

Ambalaj în întregime din carton reciclat	da
Ambalaj fără material plastic	da

Amprenta CO2 (GWP) de la leagăn la poartă	2,4972 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	2,4972 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Bucată
Declared Unit Quantity	1
