Descărcător de curent de trăsnet cu 1 pol
Type MC 50-B VDE
Item no. 5096847
EAN 4012195966388
Item no. / Type
5096847 / MC 50-B VDE
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Descărcător de curent de trăsnet de tipul 1 conform DIN EN 61643-11, pentru interfaţa 0 la 1 (LPZ) conform conceptului de zone de protecţie la trăsnet, în conformitate cu IEC 61312-1 respectiv VDE 0185-305 (IEC 62305)
• Soclu şi cartuş, cartuş debroşabil
• Capacitate de descărcare 50 kA (10/350 µs) per pol
• Nivel de protecţie < 2,0 kV
• Curent de scurtcircuit maxim 25 kA Ipeak
• Incl. capace introduse pentru marcarea conexiunilor
• Eclator capsulat, nu permite emisii de scântei în afara carcasei: utilizare posibilă în tablourile electrice obişnuite
Exemplu de utilizare: instalaţii industriale; descărcător de curent de trăsnet conform directivei VDE-AR-N 4100 pentru zona dinaintea contorului.
Indicaţie: Lungimea cablului necesară ca lungime de decuplare pentru protecţia la supratensiune 5 m.
• Soclu şi cartuş, cartuş debroşabil
• Capacitate de descărcare 50 kA (10/350 µs) per pol
• Nivel de protecţie < 2,0 kV
• Curent de scurtcircuit maxim 25 kA Ipeak
• Incl. capace introduse pentru marcarea conexiunilor
• Eclator capsulat, nu permite emisii de scântei în afara carcasei: utilizare posibilă în tablourile electrice obişnuite
Exemplu de utilizare: instalaţii industriale; descărcător de curent de trăsnet conform directivei VDE-AR-N 4100 pentru zona dinaintea contorului.
Indicaţie: Lungimea cablului necesară ca lungime de decuplare pentru protecţia la supratensiune 5 m.
Technical data

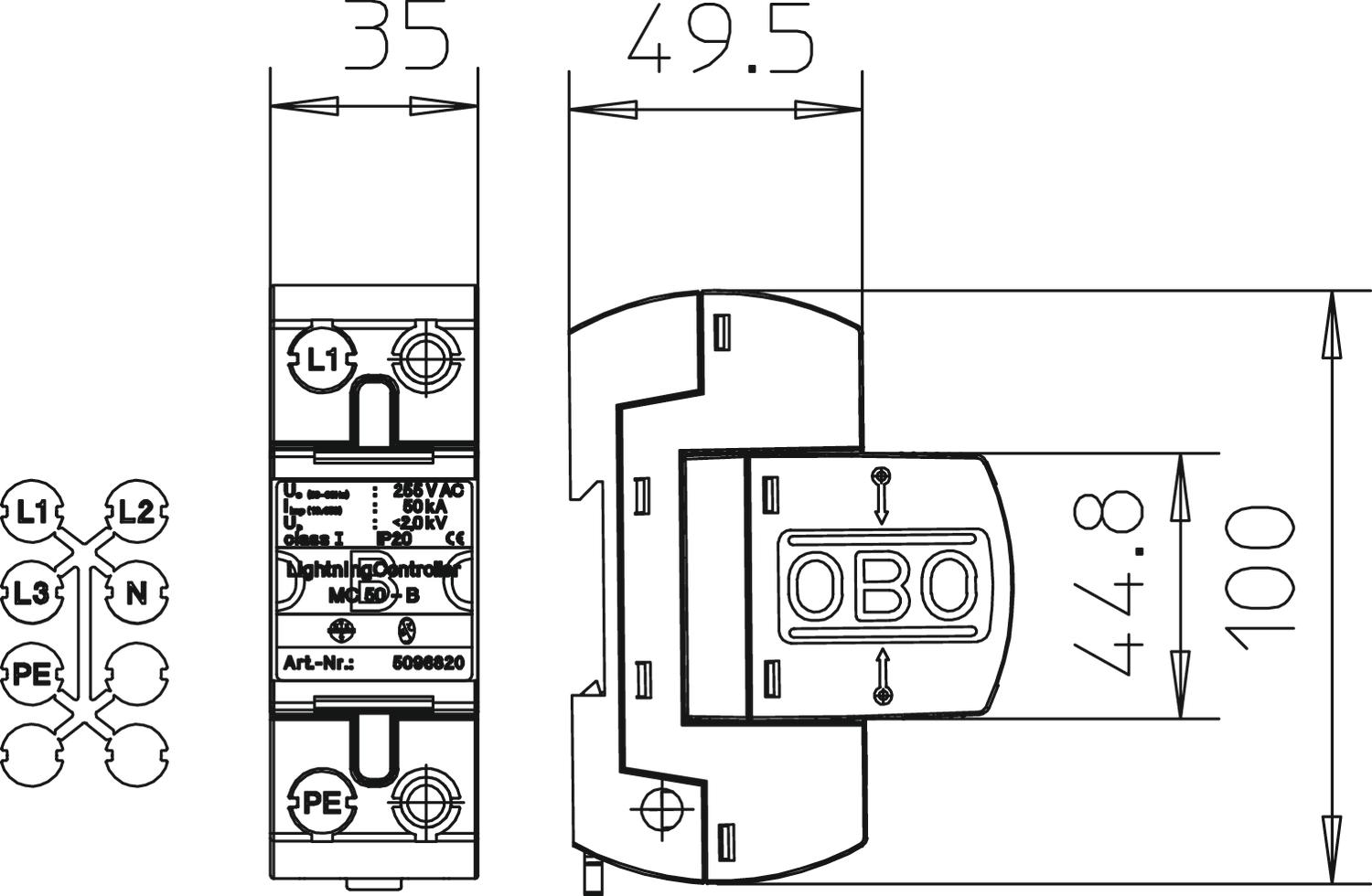

Dimensiuni
| Lungime | 100 mm |
|---|---|
| Lăţimea | 35 mm |
| Înălţime | 69 mm |
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | fără |
| Tip de protecţie | IP20 |
| Curent de trăsnet (10/350) [total] | 50 kA |
| Execuţie verificată în caz de explozie | nu |
| Clasă de încercare tip 1 | da |
| Semnalizare la distanţă | nu |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Curent de trăsnet (10/350 μs) | 50 kA |
| Tensiune maximă de funcţionare continuă AC | 255 V |
| Curent nominal de descărcare (8/20 µs) | 50 kA |
| Legarea polilor | 1 |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 500 |
| Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea | 25 kA |
| SPD conform UL 1449 | Tip 1 |
| Variantă | complet cu 1 pol; 255V |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 85 °C |
| SPD conform IEC 61643-1 | clasa I |
| Clasa de solicitare conform EN 61643-11 | Tip 1 |
| CP nr. | 0→1 |
| Capacitatea de stingere a curentului rezidual (eff) [N-PE] | 10 kA |
| Siguranţă de scurtcircuit | 25 kA |
| Timp de acţionare | <100 ns |
| Siguranţă maximă | 500 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 85 °C |
| Dimensiune | 255V |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 50 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 10 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 50 mm² |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,0131 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 2,0131 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
