Descărcător de curent de trăsnet cu 1 pol NPE
Type MC 125-B NPE
Item no. 5096863
EAN 4012195966449
Item no. / Type
5096863 / MC 125-B NPE
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Pentru montarea în sistemele TN-S şi TT ca eclator N-PE Tip 1 (Clasa B) IEC 61643, pentru interfaţa 0 până la 1 (LPZ) conform conceptului de zone de protecţie la trăsnet conform IEC 61312-1, respectiv DIN VDE 0185-305 partea 4, pentru montarea ca eclator între N şi PE.
• Corespunde directivei VDE-AR-N 4100
• Valoarea curentulu de vârf 125 kA (10/350 µs)
• Inclusiv capac introdus pentru marcarea conexiunilor
• Nivelul tensiunii de protecţie <2,5kV
• Eclator capsulat, nu permite emisii de scântei în afara carcasei: montare posibilă în tablourile electrice obişnuite
Exemplu de utilizare: descărcător de curent de trăsnet conform directivei VDE-AR-N 4100 pentru zona dinaintea contorului.
Indicaţie: Lungimea cablului necesară ca lungime de decuplare pentru protecţia la supratensiune 5 m.
• Corespunde directivei VDE-AR-N 4100
• Valoarea curentulu de vârf 125 kA (10/350 µs)
• Inclusiv capac introdus pentru marcarea conexiunilor
• Nivelul tensiunii de protecţie <2,5kV
• Eclator capsulat, nu permite emisii de scântei în afara carcasei: montare posibilă în tablourile electrice obişnuite
Exemplu de utilizare: descărcător de curent de trăsnet conform directivei VDE-AR-N 4100 pentru zona dinaintea contorului.
Indicaţie: Lungimea cablului necesară ca lungime de decuplare pentru protecţia la supratensiune 5 m.
Technical data

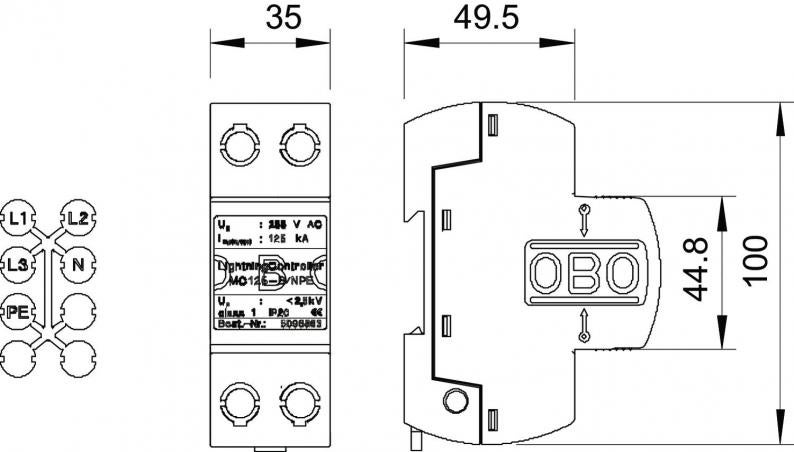

Dimensiuni
| Lungime | 100 mm |
|---|---|
| Lăţimea | 35 mm |
| Înălţime | 69 mm |
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | fără |
| Tip de protecţie | IP20 |
| Curent de trăsnet (10/350) [total] | 125 kA |
| Execuţie verificată în caz de explozie | nu |
| Clasă de încercare tip 1 | da |
| Semnalizare la distanţă | nu |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Tensiune maximă de funcţionare continuă AC | 255 V |
| Legarea polilor | N/PE |
| Tip de montaj | Şină omega 35 mm |
| Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea | 0 kA |
| Variantă | 1 pol; 255V |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 85 °C |
| SPD conform IEC 61643-1 | clasa I |
| Clasa de solicitare conform EN 61643-11 | Tip 1 |
| CP nr. | 0→1 |
| Capacitatea de stingere a curentului rezidual (eff) [N-PE] | 0,1 kA |
| Siguranţă de scurtcircuit | 0 kA |
| Timp de acţionare | <100 ns |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 85 °C |
| Dimensiune | 255V |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 125 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 10 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 50 mm² |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,4674 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 2,4674 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
