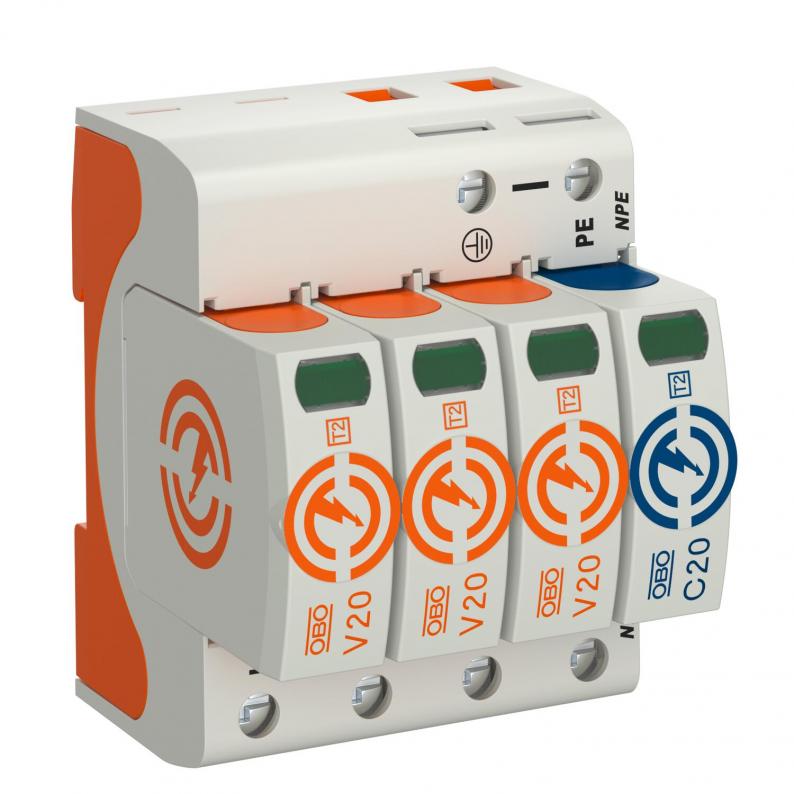

Descărcător de supratensiune V20, 3 poli + NPE 280 V
Type V20-3+NPE-280
Item no. 5095253
EAN 4012196161331
Item no. / Type
Tensiune maximă de funcţionare continuă AC
Legarea polilor
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Descărcător de supratensiune, tip 2
• Pentru egalizarea de potential și protectie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare de 40kA (8/20) pe pol prin varistoare de înaltă performantă
• Descărcător conectabil modular cu dispozitiv de declanșare dinamic și afișaj optic
• Mecanism de fixare cu protectie la vibratii și codarea tensiunii
• Plastic, conform UL 94 V-0
• Variantele FS dispun de contact de comutare fără potential pentru semnalizare la distantă
Aplicatie: Egalizarea potentialului în tablourile electrice și secundare
• Pentru egalizarea de potential și protectie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare de 40kA (8/20) pe pol prin varistoare de înaltă performantă
• Descărcător conectabil modular cu dispozitiv de declanșare dinamic și afișaj optic
• Mecanism de fixare cu protectie la vibratii și codarea tensiunii
• Plastic, conform UL 94 V-0
• Variantele FS dispun de contact de comutare fără potential pentru semnalizare la distantă
Aplicatie: Egalizarea potentialului în tablourile electrice și secundare
Technical data

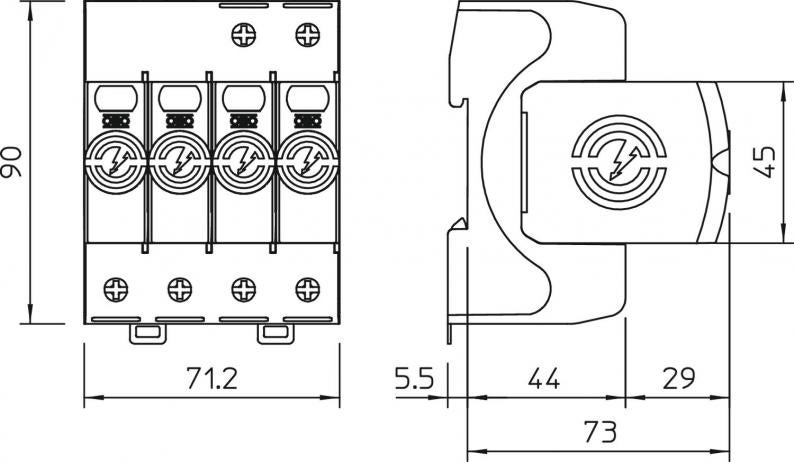

Dimensiuni
| Lungime | 78,5 mm |
|---|---|
| Lăţimea | 71,2 mm |
| Înălţime | 90 mm |
Date tehnice
| Număr de poli | 4 |
|---|---|
| Formă a reţelei | altele |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Tensiune maximă de funcţionare (L-N) | 280 V |
| Tensiune de dimensionare (N-PE) | 255 V |
| Curent de scurgere nominal (8/20) (L-N) | 20 kA |
| Curent nominal de descărcare (8/20 µs) [N-PE] | 40 kA |
| Material carcasă componente de protecție la supratensiune | PA UL 94 V-0 |
| Curent maxim de descărcare (8/20 μs) [L-N] | 40 kA |
| Curent maxim de descărcare (8/20 μs)[N-PE] | 60 kA |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Siguranță integrată | nu |
| Nivel de protectie (L-N) | ≤1,3 |
| Tensiune maximă de funcţionare continuă AC | 280 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 3+N/PE |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 160 A gL/gG |
| Tensiune reziduală [L-N] @ 5 kA | 1 kV |
| Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea | 50 kA eff |
| Tensiune reziduală [L-N] @ 1 kA | 0,8 kV |
| Tensiune TOV [L-N] cu mod rezistiv - 5 s | 335 V |
| Tensiune TOV [L-N] cu siguranţă scăzută - 120 min | 440 V |
| Tensiune TOV [L-N] cu mod rezistiv - 200 ms | 1200 V |
| SPD conform UL 1449 | Tip 4 |
| Distanţă minimă | 1,5 mm |
| Certificări | VDE, KEMA, UL, ÖVE |
| Rezistenţa la scurt circuit | da |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| Momentul de torsiune | 4 Nm |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Capacitatea de stingere a curentului rezidual (eff) [N-PE] | 0,1 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 160 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 280V |
| Umiditate a aerului max. | 95 % |
| Umiditate a aerului min. | 5 % |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 1,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 35 mm² |
| Curent de descărcare a eclatorului (8/20 µs) [total] | 60 kA |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 16 AWG |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 2 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 1,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 16 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 2 AWG |
| Nivel comun de protecție [L-PE] | 1,5 kV |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,7718 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,7718 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
