Dispozitiv de protecţie în serie, cu 2 poli, execuţie 24 V

Dispozitiv de protecţie în serie, cu 2 poli, execuţie 24 V

Type MDP-2 D-24-T
Item no. 5098422
EAN 4012195406860
Show all variants
Item no. / Type
Număr poli
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC

Smallest selling unit: 1 Bucată

Bucată

Description

Barieră paratrăsnet cu funcţie de testare; Versiune 24V

• Curent nominal de încărcare 0,58 A
• Dispozitiv de protecţie pentru sisteme de conductori multifilari
• Împământare directă și cleme de legătură fără șuruburi

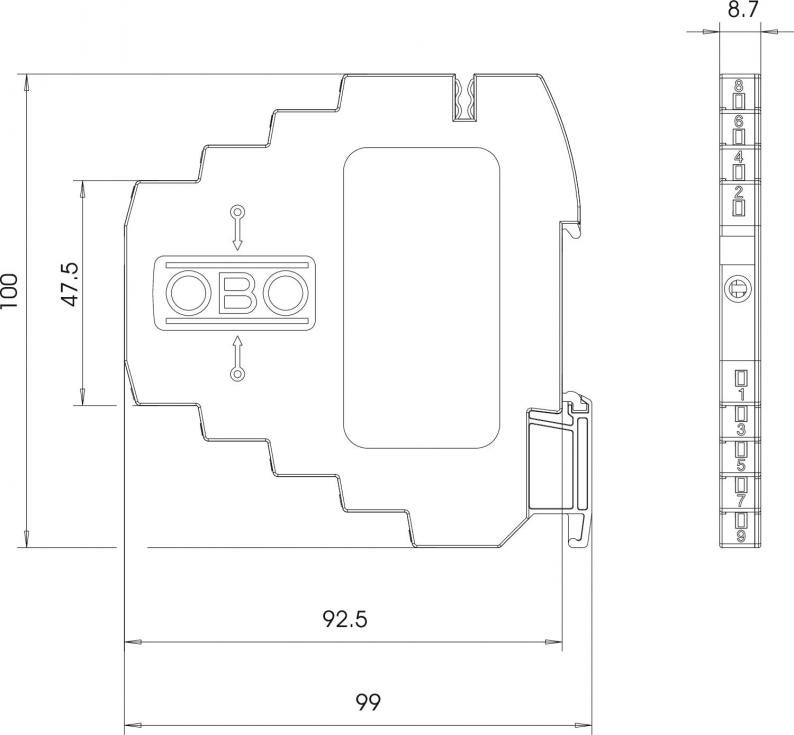

• Lăţime redusă de numai 8,7mm
• Circuit de protecţie verificabil cu Life Control
• Lăţime mare de bandă de până la 100 MHz
• Listat UL (4DG1)

Utilizare: Instalare universală pe şină profil omega de 35 mm în orice tablou electric.
  • Underwriters Laboratories Inc., USA
  • 5 ani garanţie
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Instalaţii de măsurare, comandă şi reglare
  • LifeControl
  • Trecere de la LPZ 0 la 3
  • Instalarea expertizei electrotehnice
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technical data

Date tehnice

Număr poli2
Contact pentru instalaţia de telecomunicaţiinu
Semnalizare în interiorul aparatuluilizibil
Sistem de conectareClemă
Nivel de protecţie conductor/conductor<55 V
Nivel de protecţie conductor - pământ<800 V
Tip de protecţieIP20
Normă de verificareIEC 61643-21
Nivel de protectie (L-N) @ C1<65 V
Serie rezistentă per conductorr2,35 Ω ± 5 %
Tensiune nominală24 V
Capacitate (conductor-conductor)<40 pF
Capacitate (conductor-pământ)<40 pF
Legare la pământ prin:Şină omega
Execuţie verificată în caz de explozienu
Rezistenţa izolaţiei>100 MΩ
Conexiune la ecranda
Ecranaredirekt
Durata de impuls conductor-conductorC1: 0,5 kV / 0,25 kA (8/20µs)
Durata de impuls conductor- pământC2: 5 kV / 2,5 kA (8/20µs)
Curent total de impuls (10/350)D1: 1 kA
Curent total de impuls (8/20)5 kA
Curent de încărcare nominal DC0,58 A
Curent de încărcare nominal AC0,4 A
Monitorizarea descărcătoruluinu
Tensiune maximă de funcţionare continuă AC20 V
Tensiune maximă de funcţionare continuă DC28 V
CertificăriUL
Frecvenţă limită100 MHz
SPD conform IEC 61643-21Clasa I+II+III / D1+C2+C1
KategorieTyp 1+2+3 / D1+C2+C1
Conform ROHSda
CP nr.0→3
Atenuare de inserție (Insertion loss)≤3 dB
Secțiune transversală a conductorului rigid max.2,5 mm²
Secțiunea transversală a conductorului multifilar min.0,14 mm²
Secțiunea transversală a conductorului multifilar max.1,5 mm²
Interval de temperatură aplicabil min.-40 °C
Interval de temperatură aplicabil max.80 °C
Dimensiune24V

Posibilităţi de conectare

Secțiune transversală a conductorului rigid min.0,14 mm²
Secțiune transversală a conductorului flexibil min.0,14 mm²
Secțiune transversală a conductorului flexibil max.2,5 mm²

Environmental Data

Ambalaj fără material plasticda
Amprenta CO2 (GWP) de la leagăn la poartă0,303 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)0,303 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitBucată
Declared Unit Quantity1

Accessories

Accesorii pentru sistem
Type
VB-MDP 10-MD

Smallest selling unit: 1 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (2)
Declarații (2)
Certificate (3)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)

Variants

Număr poli
MDP-2 D-24-T
Item no.
5098422
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
20
Tensiune maximă de funcţionare continuă DC
28
MDP-3 D-24-T
Item no.
5098427
Număr poli
3
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
20
Tensiune maximă de funcţionare continuă DC
28
MDP-4 D-24-T
Item no.
5098431
Număr poli
4
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
20
Tensiune maximă de funcţionare continuă DC
28
