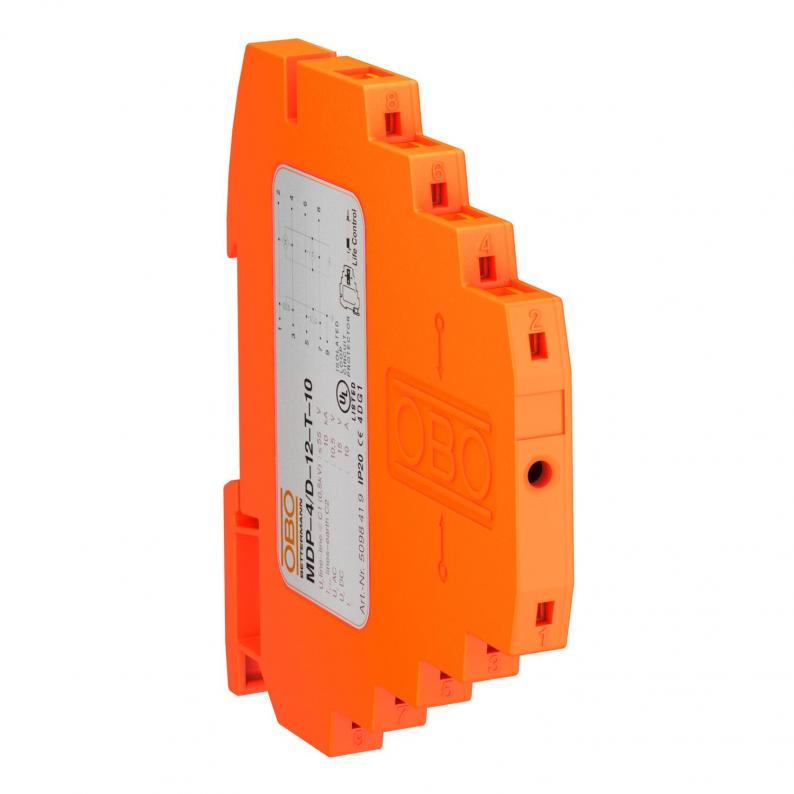

Dispozitiv de protecţie în serie, cu 4 poli, execuţie 12 V

Type MDP-4 D-12-T-10

Item no. 5098419

EAN 4012195773610

Specificații (PDF)

REACH Declarație de conformitate (PDF)

RoHS Declarație de conformitate (PDF)

Show all variants

Item no. / Type

5098419 / MDP-4 D-12-T-10

Număr poli

Sistem de conectare

Clemă

Tensiune maximă de funcţionare continuă AC

10,5 V

Tensiune maximă de funcţionare continuă DC

15 V

Smallest selling unit: 1 Bucată

Bucată

Description

Barieră paratrăsnet cu funcţie de testare, versiune 12V

• Curent nominal de încărcare 10 A
• Dispozitiv de protecţie pentru sisteme de conductori multifilari
• Împământare directă și cleme de legătură fără șuruburi
• Lăţime redusă de numai 8,7mm
• Circuit de protecţie verificabil cu Life Control
• Lăţime mare de bandă de până la 100 MHz
• Listat UL (4DG1)

Utilizare: Instalare universală pe şină profil omega de 35 mm în orice tablou electric.

Technical data

Date tehnice

Număr poli	4
Semnalizare în interiorul aparatului	lizibil
Sistem de conectare	Clemă
Nivel de protecţie conductor/conductor	<55 V
Nivel de protecţie conductor - pământ	<800 V
Tip de protecţie	IP20
Normă de verificare	IEC 61643-21
Tensiune nominală	12 V
Capacitate (conductor-conductor)	<40 pF
Legare la pământ prin:	Şină omega
Rezistenţa izolaţiei	>100 MΩ
Conexiune la ecran	da
Ecranare	direkt
Durata de impuls conductor-conductor	C1: 0,5 kV / 0,25 kA (8/20µs)
Curent total de impuls (10/350)	D1: 2 kA
Curent total de impuls (8/20)	10 kA
Curent de încărcare nominal DC	10 A
Curent de încărcare nominal AC	0,7 A
Tensiune maximă de funcţionare continuă AC	10,5 V
Tensiune maximă de funcţionare continuă DC	15 V
Certificări	UL
Frecvenţă limită	100 MHz
SPD conform IEC 61643-21	Clasa I+II+III / D1+C2+C1
Kategorie	Typ 1+2+3 / D1+C2+C1
Conform ROHS	da
CP nr.	0→3
Atenuare de inserție (Insertion loss)	≤3 dB
Secțiune transversală a conductorului rigid max.	2,5 mm²
Secțiunea transversală a conductorului multifilar min.	0,14 mm²
Secțiunea transversală a conductorului multifilar max.	1,5 mm²
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	80 °C
Dimensiune	12V

Posibilităţi de conectare

Secțiune transversală a conductorului rigid min.	0,14 mm²
Secțiune transversală a conductorului flexibil min.	0,14 mm²
Secțiune transversală a conductorului flexibil max.	2,5 mm²

Environmental Data

Ambalaj fără material plastic	da

Amprenta CO2 (GWP) de la leagăn la poartă	0,2951 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	0,2951 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Bucată
Declared Unit Quantity	1

Accessories

Accesorii pentru sistem

Item no. 5098470

Lisă de legare la pământ

Type

VB-MDP 10-MD

Smallest selling unit: 1 Bucată

Bucată
