Generator connection box, type 2, for 2 x 1 string

Generator connection box, type 2, for 2 x 1 string

Type PVG-C1000K  110
Item no. 5088415
EAN 4012197365042
Show all variants
Item no. / Type
5088415 / PVG-C1000K  110
Tip de protecţie
IP67

Smallest selling unit: 1 Bucată

Bucată

Description

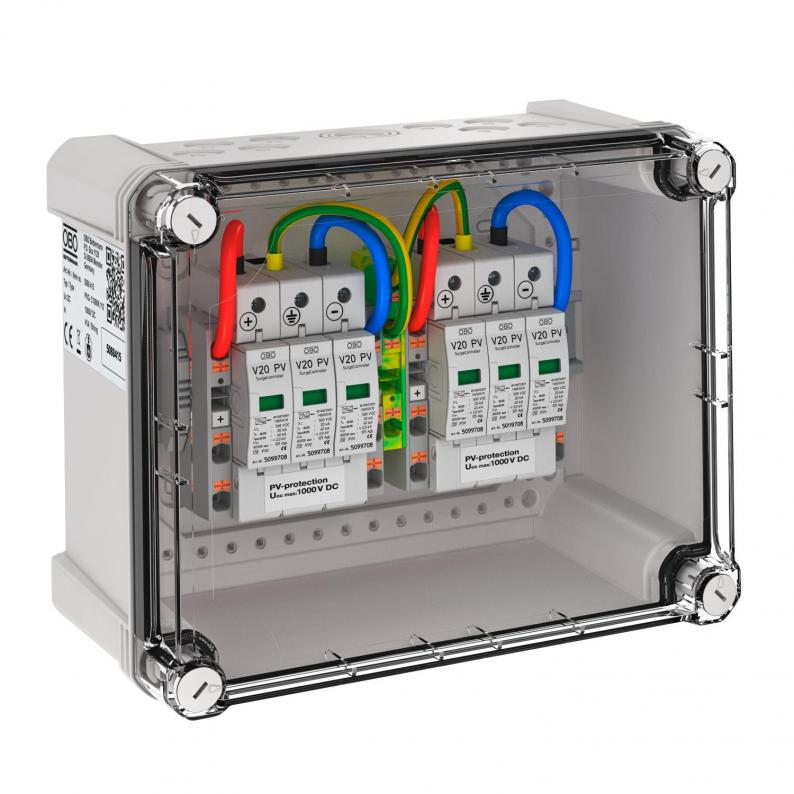

Generator connection box, type 2, for photovoltaic systems, to connect 2 x 1 string. For DC protection of the inverter.


• Varistor arrester, plug-in, with separation device in error-resistant Y circuit according to VDE 0100-712 (50539-12)

• Low DC protection level: < 4.0 kV (Uoc max = 1,000 V DC)

• 2 protection devices with 2 push-in terminals each of up to 6 mm² pre-installed in the housing, up to 41 A DC per terminal

• Polycarbonate housing (IP67), UV-resistant for exterior use, incl. cable gland set and pressure compensation element


Additional measures may be required if there is the risk of condensation formation through wind, ice, temperature or sun!
  • 5 ani garanţie
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Dispozitiv de protecţie conform DIN EN 61643-11 respectiv IEC 61643-11
  • Trecere de la LPZ 1 la 2
  • Instalarea expertizei electrotehnice
  • CO₂ footprint (PCF)
  • Ambalaj în întregime din carton reciclat

Technical data

Date tehnice

Număr intrări1
Formă a reţeleiDC
Semnalizare în interiorul aparatuluioptică
Tip de protecţieIP67
Material carcasă componente de protecție la supratensiunePC
Tip de intrarePresetupă

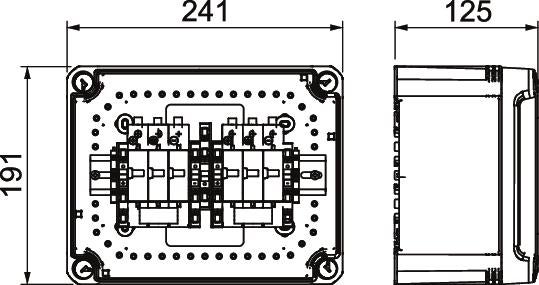

adâncime125 mm
Grad de protecție IKIK08
Tensiune maximă de funcţionare continuă DC1000 V
Curent nominal de descărcare (8/20 µs)20 kA
Tip de montajmontat în prealabil în carcasă
Potrivit pentru utilizare în exteriorda
VariantăFor 2 MMPT and with push-in terminals
Configuraţia rețelei DCda
Conform ROHSda
Temperatură operațională min.-25 °C
Temperatură operațională max.60 °C
SPD conform IEC 61643-1clasa II
Clasa de solicitare conform EN 61643-11Tip 2
CP nr.1→2
Curent maxim de descărcare (8/20 μs)40 kA
Timp de acţionare<25 ns
Interval de temperatură aplicabil min.-25 °C
Interval de temperatură aplicabil max.60 °C
Dimensiune1000V DC
Culoaregri deschis; RAL 7035
Numărul de intrări pentru cabluri8
Grosimea maximă de intrare CC1000 V
Protecția șirurilorfără
Funcție de monitorizarenu
Grosimea maxim de intrare per șir41 A
Grosimea maxim de ieșire41 A
Numărul de intrări de șiruri1
Echipat cu separator de sarcinănu
Număr MPPT2
Intrări per MPPT1
Ieșiri per MPPT1
Serie produsPV-ÜSS

Posibilităţi de conectare

Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.0,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.6 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.21 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.10 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.0,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.10 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.21 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.8 AWG
Anschlussart GeneratoranschlusskastenBloc terminal push-in

Environmental Data

Ambalaj în întregime din carton reciclatda
Amprenta CO2 (GWP) de la leagăn la poartă6,0314 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)6,0314 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitBucată
Declared Unit Quantity1
