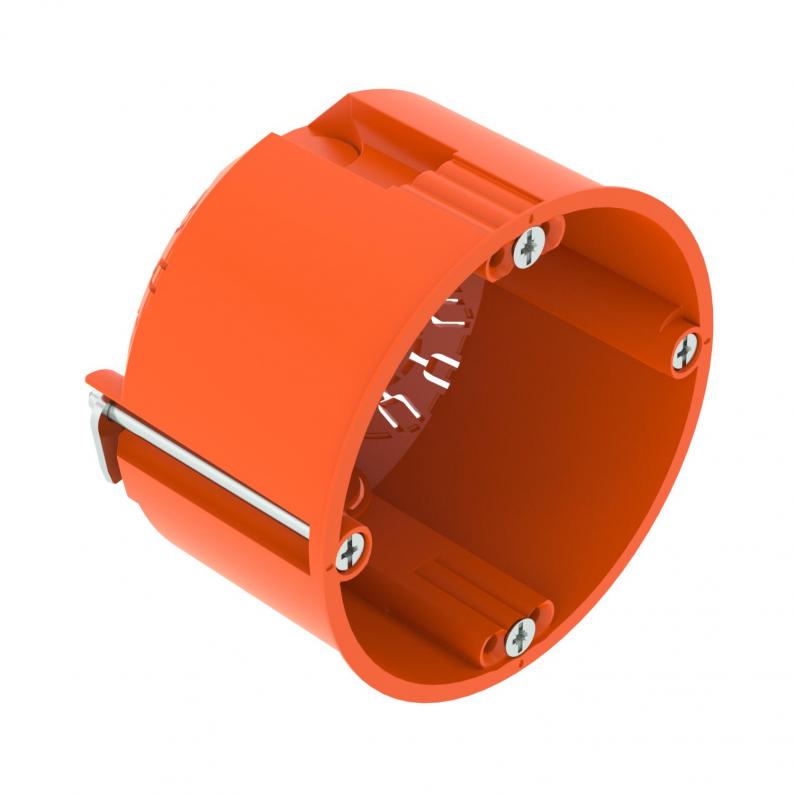

HW Doză de aparate pentru pereţi falşi 47
Type HG 47
Item no. 2003802
EAN 4012196687077
Item no. / Type
2003802 / HG 47
Înălţime
47 mm
Diametrul găurii de frezat
68 mm
Diametru
68 mm
Număr de introduceri
6
pentru diametrul ţevii
20/25 mm
Smallest selling unit: 25 Bucată
25Bucată
Bucată
Description
Doză în pereți falși cu o adâncime de până la 47 mm și o grosime a plăcii între 5 - 40 mm.
• 2 x 3 locuri pentru șurub
• Șuruburi pentru aparate, cleme
• 2 intrări Ø 20 und 25 mm
• 2 intrări pentru conductor NYM 3 x 1,5 mm
• 2 intrări pentru conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• Legătură cu următoarea doză de aparate cu ștuț de legătură tip ZH 11-V
Accesorii livrate: 10 x ștuțuri, tip ZH 11-V
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
• 2 x 3 locuri pentru șurub
• Șuruburi pentru aparate, cleme
• 2 intrări Ø 20 und 25 mm
• 2 intrări pentru conductor NYM 3 x 1,5 mm
• 2 intrări pentru conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• Legătură cu următoarea doză de aparate cu ștuț de legătură tip ZH 11-V
Accesorii livrate: 10 x ștuțuri, tip ZH 11-V
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Technical data
Dimensiuni
| Înălţime | 47 mm |
|---|
Date tehnice
| Tip de intrare | Conductor NYM pentru conexiuni de date |
|---|---|
| Rezistenţă la şoc | nu |
| Număr de utilizări | 1 |
| Diametrul găurii de frezat | 68 mm |
| Corespunzător pentru grosimea plăcii min. | 5 mm |
| Corespunzător pentru grosimea plăcii max. | 40 mm |
| Diametru | 68 mm |
| fără halogeni | da |
| Număr de introduceri | 6 |
| Fixarea aparatelor | Şuruburi |
| Tip de protecţie | IP30 |
| Tip de trecere prin carcasă | Deschidere de tip breakout |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Ștuț | Suport de conectare |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | rotund |
| Capac | fără |
| Fixarea capacului | Şuruburi |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C |
| Treceri combinate Ø 20 / 25 mm | 2 |
| Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Dimensiuni cabluri 3 x 1,5 mm² | 2 |
| Dimensiune | Ø68mm, H47mm |
| Material | Polipropilenă |
| Culoare | portocaliu |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,0768 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,0768 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
