HW Doză pentru pereți falși 61, CEE/PERILEX, cu inel de etanșare
Type HG 61-AD-IP
Item no. 2003819
EAN 4012196700790
Item no. / Type
2003819 / HG 61-AD-IP
Înălţime
61 mm
Diametrul găurii de frezat
74 mm
Diametru
74 mm
Număr de introduceri
9
pentru diametrul ţevii
20/25 mm
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Description
CEE/PERILEX - Doză în pereți falși cu inel de etanșare, cu o adâncime de până la 61 mm și o grosime a plăcii între 5 - 40 mm.
• 2 orificii șuruburi
• șuruburi de aparat, cleme de fixare
• 3 perforații pentru țeavă Ø 20 și 25 mm
• 3 intrări pentru cabluri NYM- 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru cabluriNYM- 5 x 2,5 mm² sau 7 x 1,5 mm²
• 1 intrare pentru cabluri NYM 3 x 1,5 mm²
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
• 2 orificii șuruburi
• șuruburi de aparat, cleme de fixare
• 3 perforații pentru țeavă Ø 20 și 25 mm
• 3 intrări pentru cabluri NYM- 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru cabluriNYM- 5 x 2,5 mm² sau 7 x 1,5 mm²
• 1 intrare pentru cabluri NYM 3 x 1,5 mm²
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Technical data
Dimensiuni
| Înălţime | 61 mm |
|---|
Date tehnice
| Tip de intrare | NYM Conductori și țevi |
|---|---|
| Rezistenţă la şoc | nu |
| Număr de utilizări | 1 |
| Diametrul găurii de frezat | 74 mm |
| Corespunzător pentru grosimea plăcii min. | 5 mm |
| Corespunzător pentru grosimea plăcii max. | 40 mm |
| Distanţa dintre şuruburile pe capac | 67 mm |
| Diametru | 74 mm |
| fără halogeni | da |
| Număr de introduceri | 9 |
| Fixarea aparatelor | Şuruburi |
| Tip de protecţie | IP34 |
| Tip de trecere prin carcasă | Deschidere de tip breakout |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Ștuț | fără |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | rotund |
| Capac | fără |
| Fixarea capacului | Şuruburi |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C |
| Treceri combinate Ø 20 / 25 mm | 3 |
| Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² | 3 |
| Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Dimensiuni cabluri 3 x 1,5 mm² | 1 |

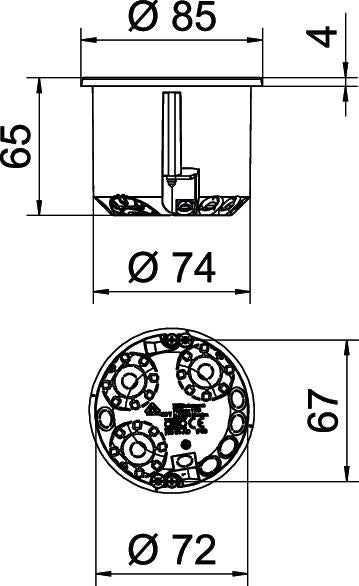

| Dimensiune | Ø74mm, H61mm |
| Material | Polipropilenă |
| Culoare | portocaliu |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Environmental Data
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,105 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,105 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
