Jgheab de cabluri pentru încărcări mari WKSG 110 FS

Jgheab de cabluri pentru încărcări mari WKSG 110 FS

Type WKSG 120 FS
Item no. 6098111
EAN 4012196351435
Show all variants
Item no. / Type
Lungime
Lăţimea
Grosimea tablei

Smallest selling unit: 6 m

m

Description

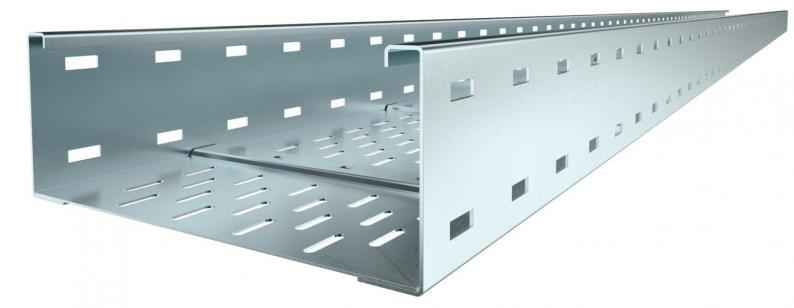

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Jgheab de cabluri pentru încărcări mari, înălţimea laturilor 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

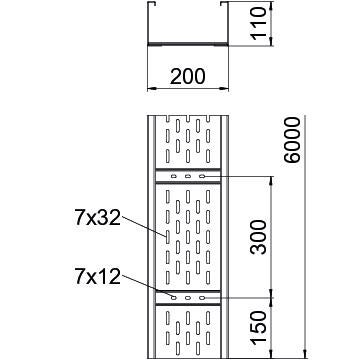

Dimensiuni

Lungime6000 mm
Lăţimea200 mm
Înălţime110 mm
Dimensiune L6000 mm
Dimensiune B200 mm
Dimensiunea H10 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marida
Secţiune utilă202 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei2 mm
Perforație de montaj în bazăda
Secţiune utilă20200 mm²
Dimensiune200 x 110
Conform ROHSda
Dimensiune110x200x6000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Lungime utilă6000 mm
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria WKSG

Încărcare

Distanţa dintre reazeme 3,0m2,5 kN/m
Distanţa dintre reazeme 3,5m2,01 kN/m
Distanţa dintre reazeme 4,0m1,6 kN/m
Distanţa dintre reazeme 4,5m1,32 kN/m
Distanţa dintre reazeme 5,0m1,1 kN/m
Distanţa dintre reazeme 6,0m0,75 kN/m
Distanţa dintre reazeme 7,0m0,45 kN/m
Distanţa dintre reazeme 8,0m0,2 kN/m
Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă16,8236 kg CO2e / 1 Metru
CO₂ Footprint (GWP)16,8236 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2
