Jgheab de cabluri pentru încărcări mari WKSG 110 FT

Jgheab de cabluri pentru încărcări mari WKSG 110 FT

Type WKSG 120 FT
Item no. 6098141
EAN 4012196351732
Show all variants
Item no. / Type
Lungime
Lăţimea
Grosimea tablei

Smallest selling unit: 6 m

m

Description

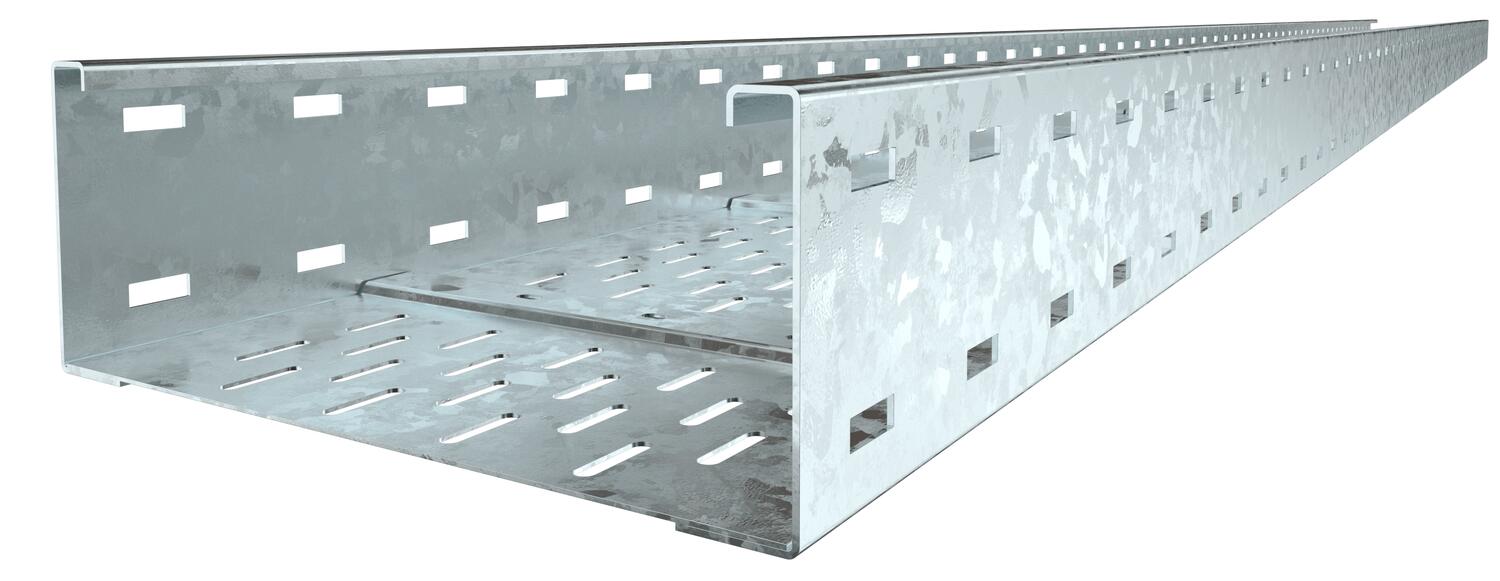

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Jgheab de cabluri pentru încărcări mari, înălţimea laturilor 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime6000 mm
Lăţimea200 mm
Înălţime110 mm
Dimensiune L6000 mm
Dimensiune B200 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marida
Secţiune utilă202 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei2 mm
Perforație de montaj în bazăda
Secţiune utilă20200 mm²
Dimensiune110 x 200
Conform ROHSda
Dimensiune110x200x6000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Lungime utilă6000 mm
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria WKSG

Încărcare

Distanţa dintre reazeme 3,0m2,5 kN/m
Distanţa dintre reazeme 3,5m2,01 kN/m
Distanţa dintre reazeme 4,0m1,6 kN/m
Distanţa dintre reazeme 4,5m1,32 kN/m
Distanţa dintre reazeme 5,0m1,1 kN/m
Distanţa dintre reazeme 6,0m0,75 kN/m
Distanţa dintre reazeme 7,0m0,45 kN/m
Distanţa dintre reazeme 8,0m0,2 kN/m
Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă15,9014 kg CO2e / 1 Metru
CO₂ Footprint (GWP)15,9014 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem

Item no. 6227600

Capac cu zăvoare DD
Type
WDRL 1116 20 DD

Smallest selling unit: 3 m

m

Type
WRVL 110 FT

Smallest selling unit: 2 Bucată

Bucată

Item no. 7070314

Eclisă de îmbinare DD
Type
SSLB 200 DD

Smallest selling unit: 20 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (4)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variants

Lăţimea
WKSG 120 FT
Item no.
6098141
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
2
WKSG 130 FT
Item no.
6098145
Lungime
6000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
2
WKSG 140 FT
Item no.
6098149
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
2
WKSG 150 FT
Item no.
6098153
Lungime
6000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
2
WKSG 160 FT
Item no.
6098157
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
Grosimea tablei
2
