Jgheab de cabluri pentru încărcări mari WKSG 160

Jgheab de cabluri pentru încărcări mari WKSG 160

Type WKSG 166 A2
Item no. 6098579
EAN 4012195683629
Show all variants
Item no. / Type
6098579 / WKSG 166 A2
Lungime
6000 mm
Lăţimea
600 mm
Menținerea în funcțiune
nu
Grosimea tablei
2 mm

Smallest selling unit: 6 m

m

Description

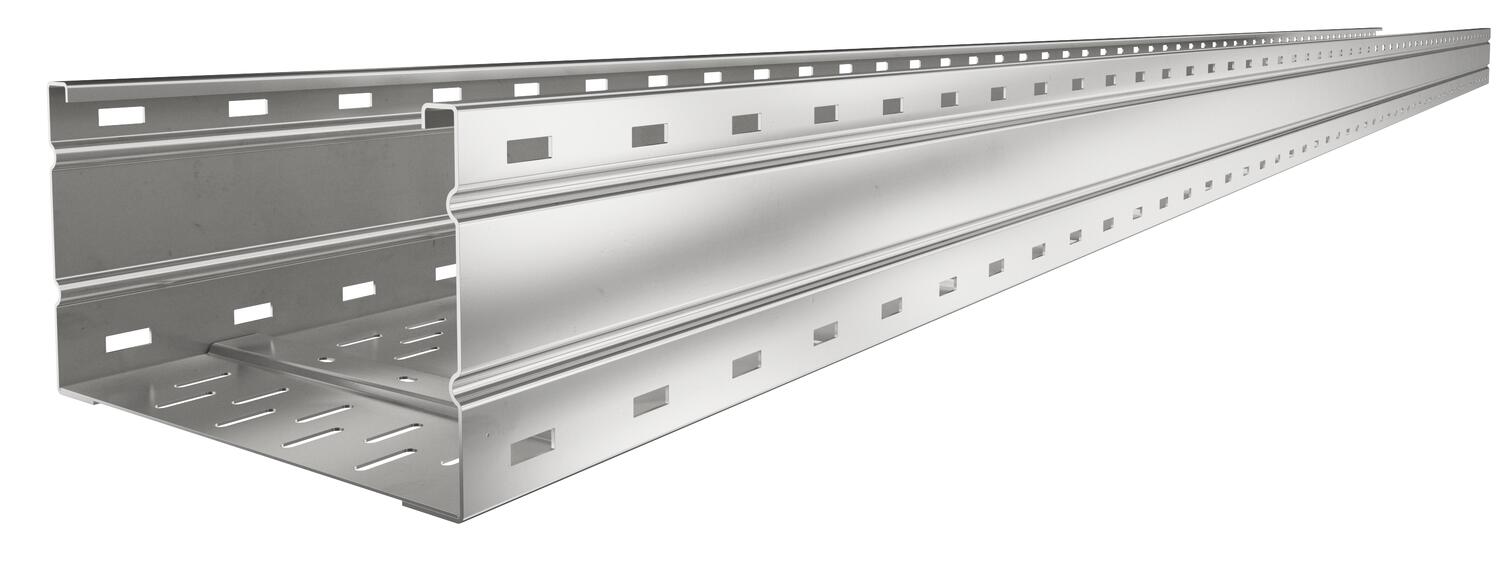

Jgheab de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 160 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Legăturile longitudinale tip WRVL 160 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Jgheab de cabluri pentru încărcări mari, înălţimea laturilor 160 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

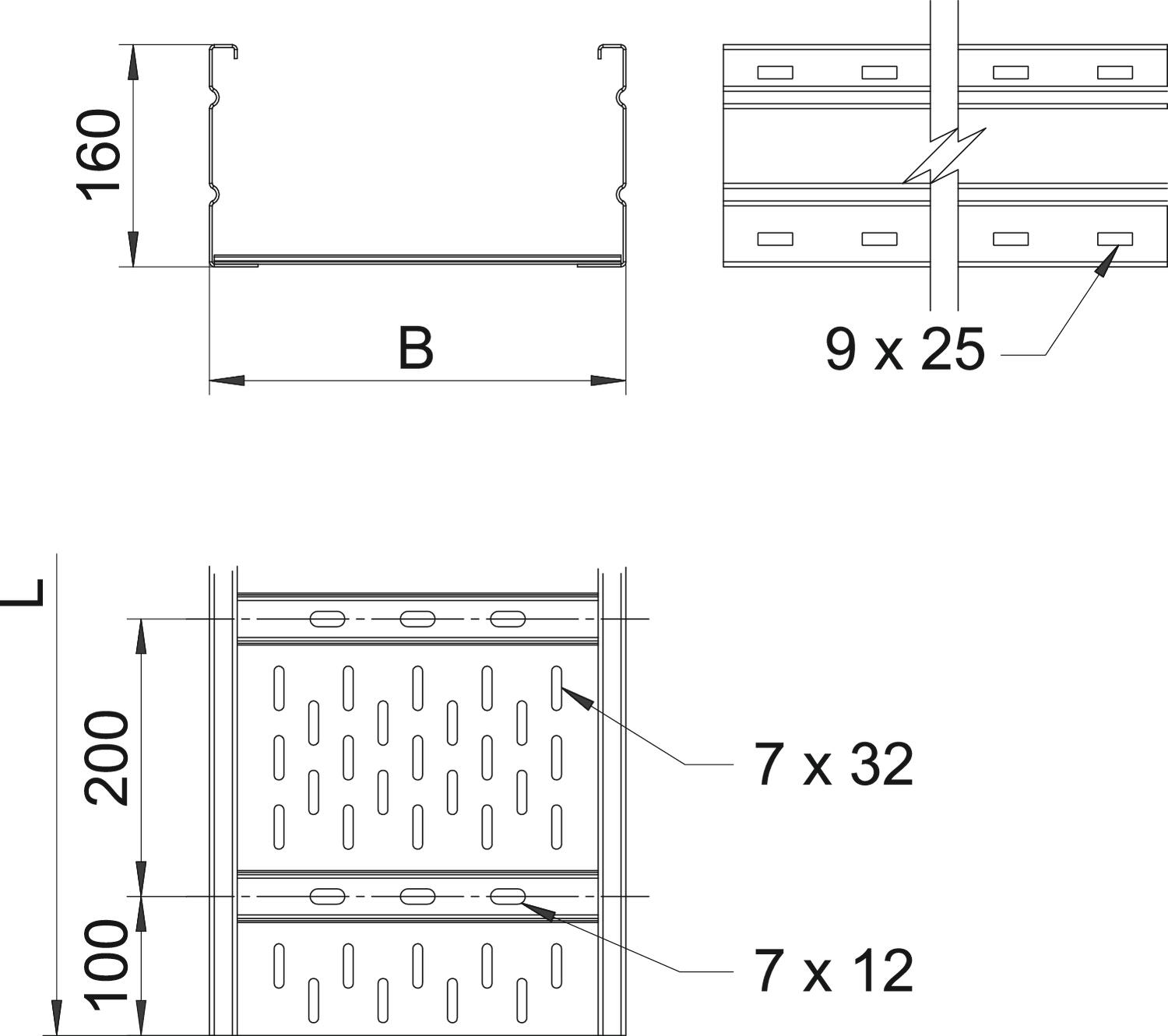

Dimensiuni

Lungime6000 mm
Lăţimea600 mm
Înălţime160 mm
Dimensiune L6000 mm
Dimensiune B600 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marida
Secţiune utilă914 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei2 mm
Perforație de montaj în bazăda
Secţiune utilă91400 mm²
Dimensiune160 X 600
Conform ROHSda
Dimensiune160x600x6000
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4307
Culoareoţel inoxidabil
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Lungime utilă6000 mm
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria WKSG

Încărcare

Distanţa dintre reazeme 3,0m3 kN/m
Distanţa dintre reazeme 3,5m2,73 kN/m
Distanţa dintre reazeme 4,0m2,5 kN/m
Distanţa dintre reazeme 4,5m2,24 kN/m
Distanţa dintre reazeme 5,0m2 kN/m
Distanţa dintre reazeme 6,0m1,6 kN/m
Distanţa dintre reazeme 7,0m1,3 kN/m
Distanţa dintre reazeme 8,0m1 kN/m
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKSG 160

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă65,8621 kg CO2e / 1 Metru
CO₂ Footprint (GWP)65,8621 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem

Item no. 6227368

Capac cu zăvoare A2
Type
WDRL 1116 60 A2

Smallest selling unit: 3 m

m

Type
WRVL 160 A2

Smallest selling unit: 2 Bucată

Bucată

Item no. 6227836

Eclisă unghiulară A2
Type
WRWVK 160 A2

Smallest selling unit: 2 Bucată

Bucată
