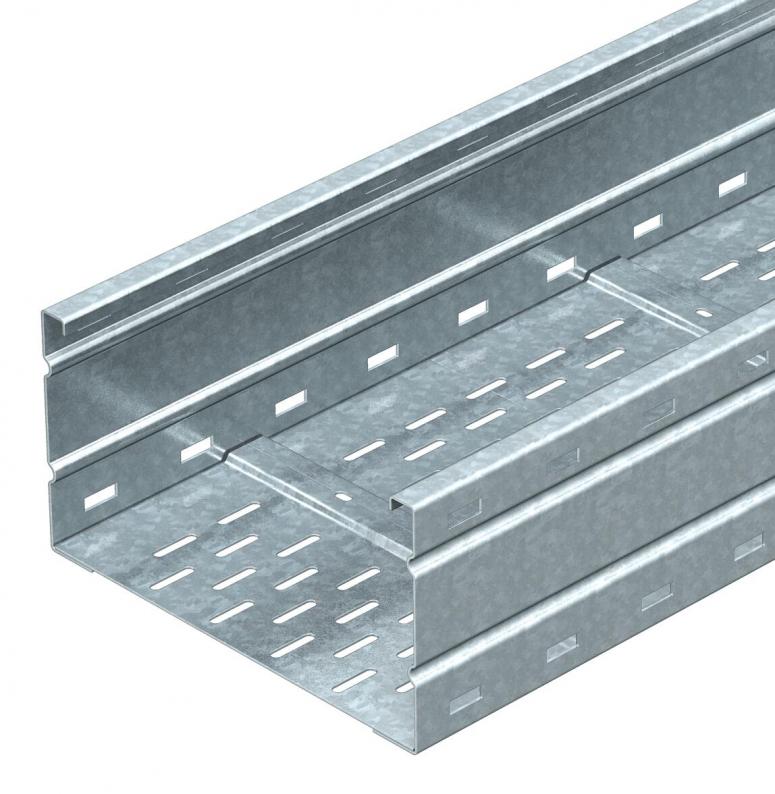

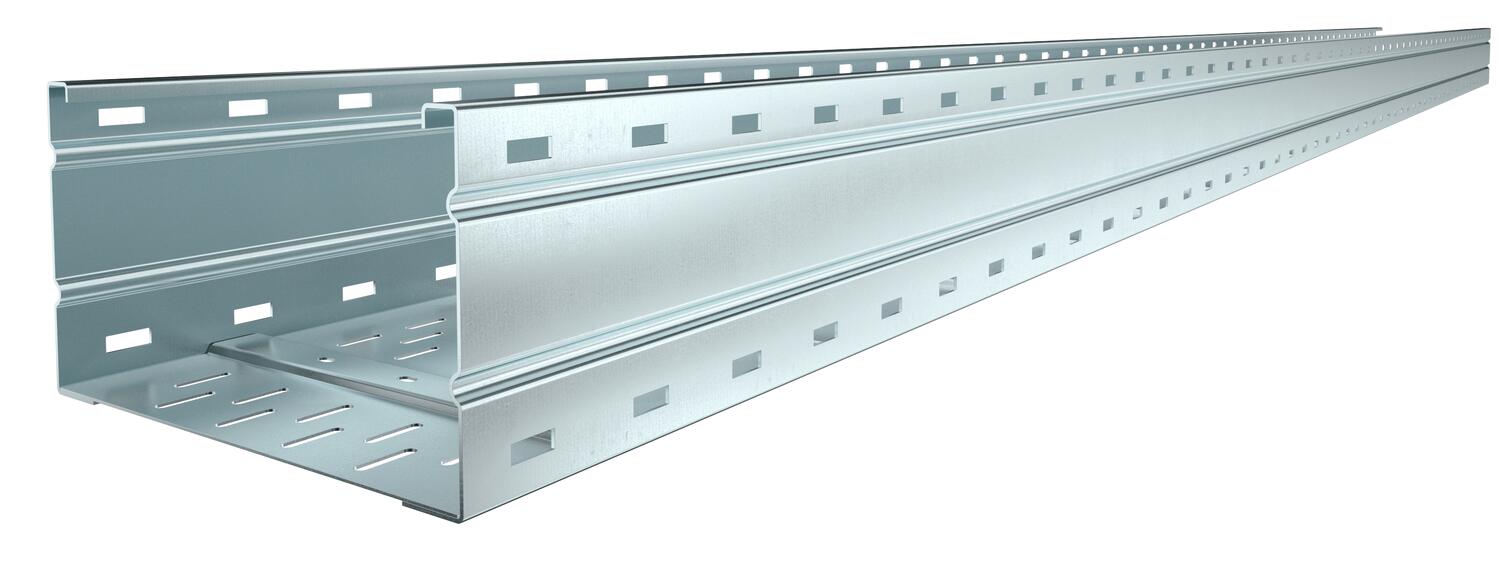

Jgheab de cabluri pentru încărcări mari WKSG 160 FS

Jgheab de cabluri pentru încărcări mari WKSG 160 FS

Type WKSG 162 FS
Item no. 6098501
EAN 4012196334810
Show all variants
Item no. / Type
Lungime
Lăţimea
Grosimea tablei

Smallest selling unit: 6 m

m

Description

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 160 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Legăturile longitudinale tip WRV 160 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Jgheab de cabluri pentru încărcări mari, înălţimea laturilor 160 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime6000 mm
Lăţimea200 mm
Înălţime160 mm
Dimensiune L6000 mm
Dimensiune B200 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marida
Secţiune utilă302 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei2 mm
Perforație de montaj în bazăda
Secţiune utilă30200 mm²
Dimensiune160 x 200
Conform ROHSda
Dimensiune160x200x6000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Lungime utilă6000 mm
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria WKSG

Încărcare

Distanţa dintre reazeme 3,0m2,9 kN/m
Distanţa dintre reazeme 3,5m2,59 kN/m
Distanţa dintre reazeme 4,0m2,3 kN/m
Distanţa dintre reazeme 4,5m2,04 kN/m
Distanţa dintre reazeme 5,0m1,8 kN/m
Distanţa dintre reazeme 6,0m1,4 kN/m
Distanţa dintre reazeme 7,0m1 kN/m
Distanţa dintre reazeme 8,0m0,7 kN/m
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKSG 160

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă20,3878 kg CO2e / 1 Metru
CO₂ Footprint (GWP)20,3878 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Type
WRVL 160 FS

Smallest selling unit: 2 Bucată

Bucată

Item no. 6227832

Eclisă unghiulară FS
Type
WRWVK 160 FS

Smallest selling unit: 2 Bucată

Bucată

Item no. 7070213

Eclisă de îmbinare FS
Type
SSLB 200 FS

Smallest selling unit: 20 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)

Variants

Lăţimea
WKSG 162 FS
Item no.
6098501
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
2
WKSG 165 FS
Item no.
6098513
Lungime
6000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
2
WKSG 166 FS
Item no.
6098517
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
Grosimea tablei
2
