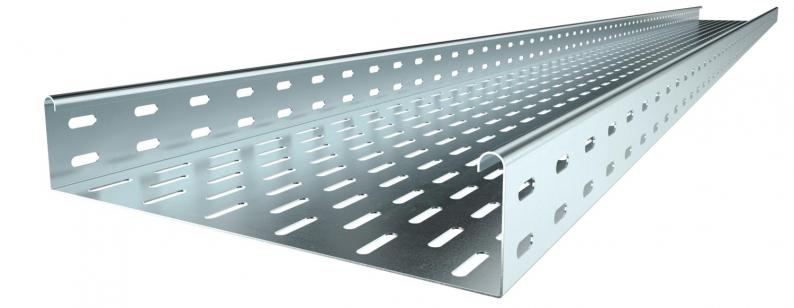

Jgheab metalic tip MKS 60 FS
Type MKS 630 FS
Item no. 6055303
EAN 4012196059775
Item no. / Type
Lungime
Lăţimea
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
MKS 60 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Technical data

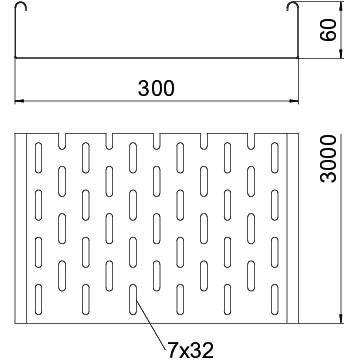

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune B | 300 mm |
| Dimensiune W | 300 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Dimensiune | 60 x 300 |
| Conform ROHS | da |
| Dimensiune | 60x300x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria MKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,5 kN/m |
|---|---|
| Distanţa dintre reazeme 1,75m | 1,25 kN/m |
| Distanţa dintre reazeme 2,0m | 1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 8,0321 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 8,0321 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6067093
Legătură longitudinală FSType
RLVK 60 FS
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (5)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (4)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variants
Type
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Item no.
MKS 610 FS
3000
100
nu
1
zincat în bandă
Oţel
6055109
MKS 615 FS
3000
150
nu
1
zincat în bandă
Oţel
6055141
MKS 620 FS
3000
200
nu
1
zincat în bandă
Oţel
6055206
MKS 630 FS
3000
300
nu
1
zincat în bandă
Oţel
6055303
MKS 640 FS
3000
400
nu
1
zincat în bandă
Oţel
6055400
MKS 650 FS
3000
500
nu
1
zincat în bandă
Oţel
6055508
MKS 660 FS
3000
600
nu
1
zincat în bandă
Oţel
6055524
