Jgheab pentru cablu RKS 60 FS perforat
Type RKS 605 FT
Item no. 6047602
EAN 4012196662166
Item no. / Type
6047602 / RKS 605 FT
Lungime
3000 mm
Lăţimea
50 mm
Menținerea în funcțiune
nu
Grosimea tablei
0,75 mm
Suprafaţă
= zincat prin imersie
Material
Oţel
Smallest selling unit: 3 m
3m
m
Description
RKS 60 = Sistem raţional de jgheaburi metalice (Rationelles-Kabelrinnen-System) cu înălţimea laturilor de 60 mm (placa de bază fără bordură)
Capac cu blocare prin răsucire: Tip AZDMD 50.
Capac cu blocare prin răsucire: Tip AZDMD 50.

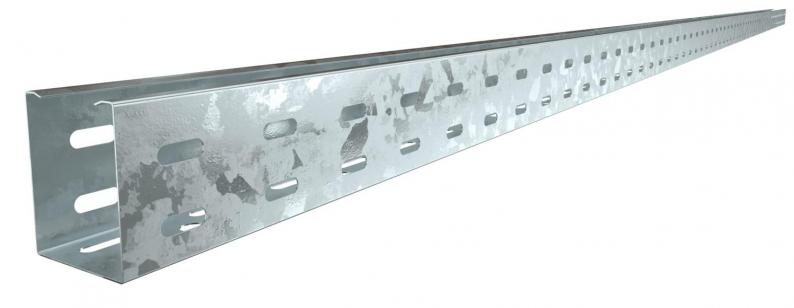

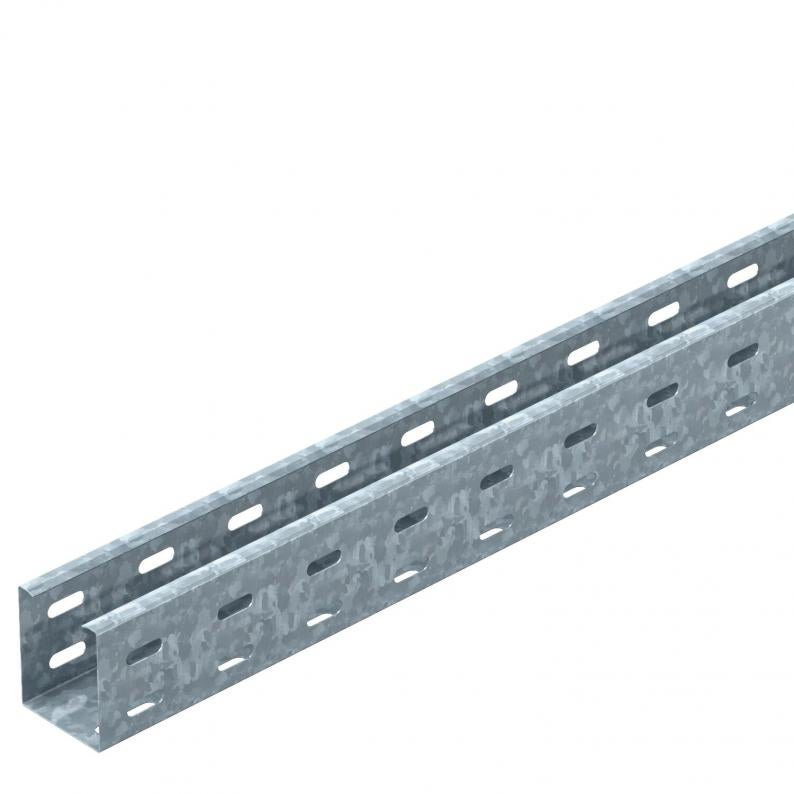

Jgheab pentru cabluri cu perforație continuă în partea de jos și lateral, precum și perforație centrală (Ø11 mm) în partea de jos pentru fixări suplimentare.
Technical data

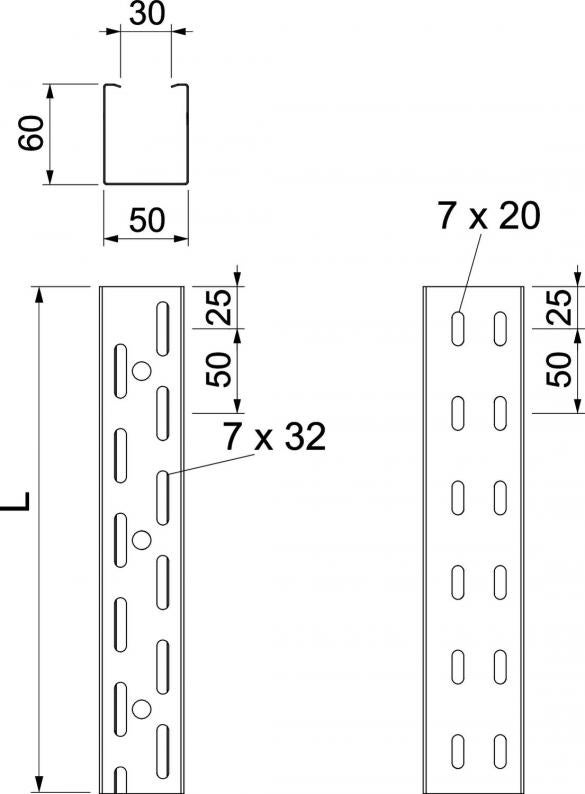

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 60 mm |
| Dimensiune L | 3000 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 30 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 0,75 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 3000 mm² |
| Cu capac | nu |
| Dimensiune | 60x50 |
| Conform ROHS | da |
| Perforația bazei | 7x32 |
| Dimensiune | 60x50x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria RKS |
Încărcare
| Distanţa dintre reazeme 1,0 m | 2 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,8 kN/m |
| Distanţa dintre reazeme 2,0m | 0,5 kN/m |
| Distanţa dintre reazeme 2,5m | 0,35 kN/m |
| Distanţa dintre reazeme 3,0m | 0,15 kN/m |

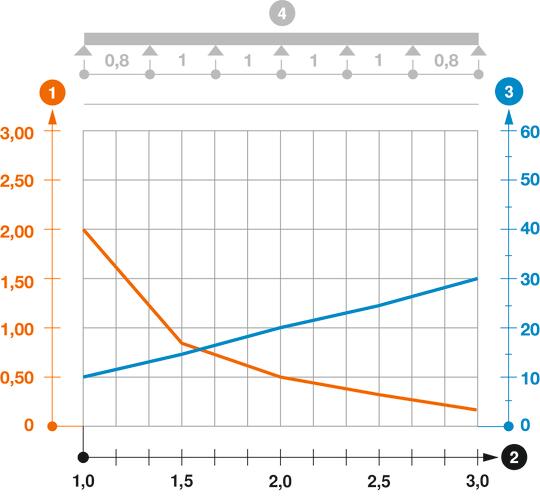

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,7007 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 2,7007 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6067603
Legătură longitudinală FTType
RLVK 60 FT
Smallest selling unit: 10 Bucată
10Bucată
Bucată
