Jgheab pentru cabluri EKS 60 FS
Type EKS 610 FS
Item no. 6056148
EAN 4012196542659
Item no. / Type
Lungime
Lăţimea
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description

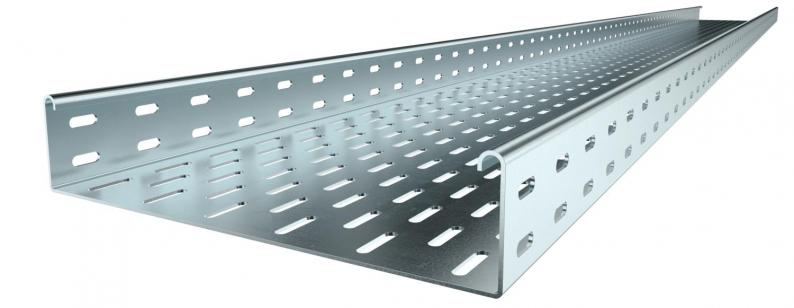

EKS 60 = Sistem de jgheaburi pentru cabluri foarte grele cu înălţimea de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Piesele de legătură longitudinală se comandă separat pentru toate execuţiile.
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 60 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 58 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 2 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 5800 mm² |
| Cu capac | nu |
| Dimensiune | 60 x 100 |
| Conform ROHS | da |
| Dimensiune | 60x100x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria EKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 3,3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,2 kN/m |
| Distanţa dintre reazeme 2,5m | 1,6 kN/m |
| Distanţa dintre reazeme 3,0m | 0,95 kN/m |

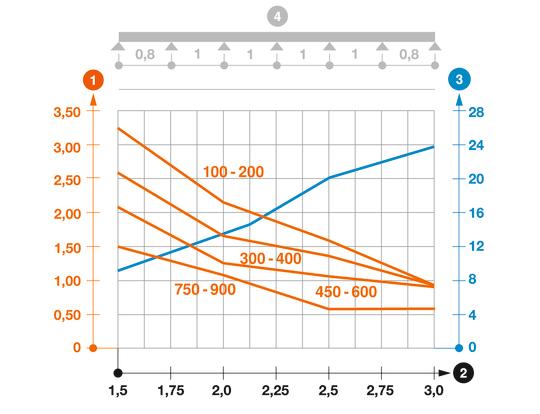

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 8,5763 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 8,5763 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6067093
Legătură longitudinală FSType
RLVK 60 FS
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Item no.
EKS 610 FS
3000
100
nu
2
zincat în bandă
Oţel
6056148
EKS 630 FS
3000
300
nu
2
zincat în bandă
Oţel
6056326
Lăţimea
EKS 610 FS
Item no.
6056148
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
2
Suprafaţă
zincat în bandă
Material
Oţel
EKS 630 FS
Item no.
6056326
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
2
Suprafaţă
zincat în bandă
Material
Oţel
