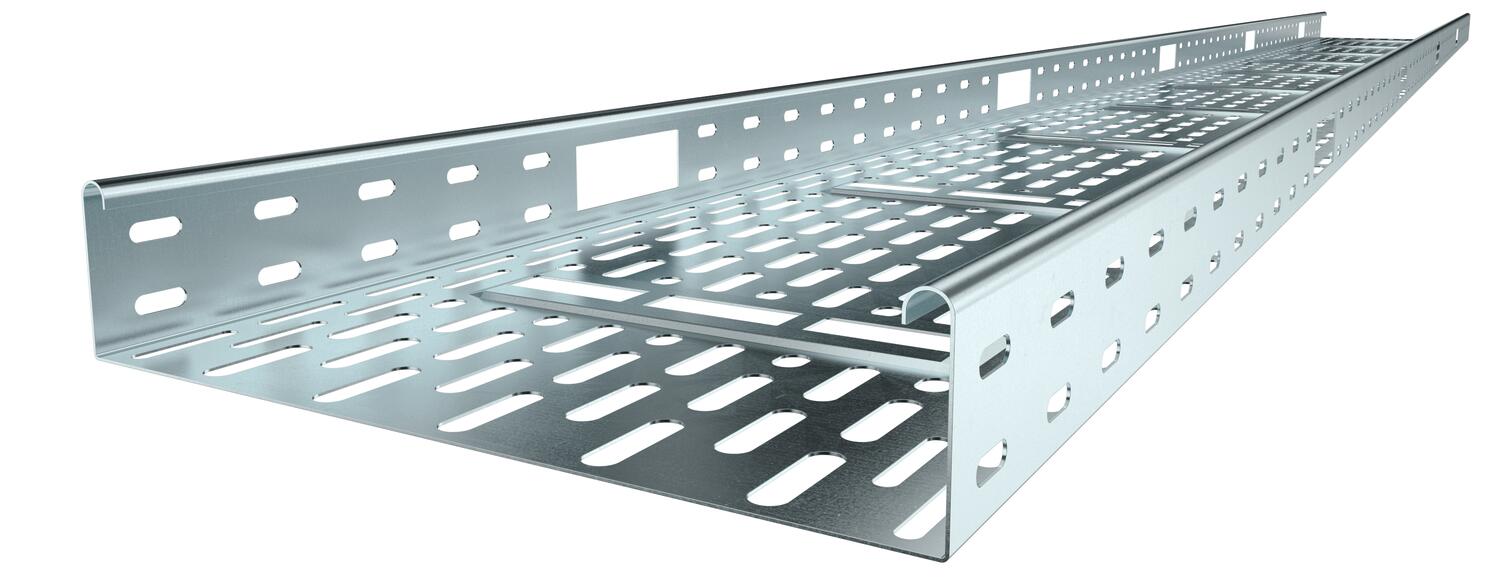

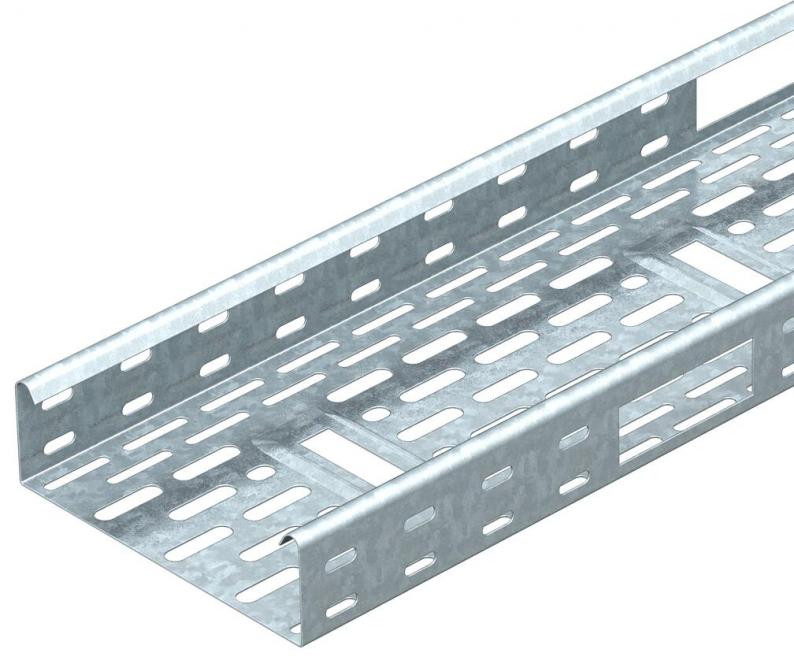

Jgheab pentru cabluri IKS
Smallest selling unit: 3 m
m
Description
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Sistemul de jgheaburi perforate pentru cabluri conform directivei VdS 2092 cu 30% perforaţii pentru montarea sub instalaţii de sprinklere.
Trecerea prin bază se face pornind de la lăţimea de 200 mm. Perforarea laterală se face la fiecare 300 mm.
Piesele de legătură se comandă separat.
Technical data

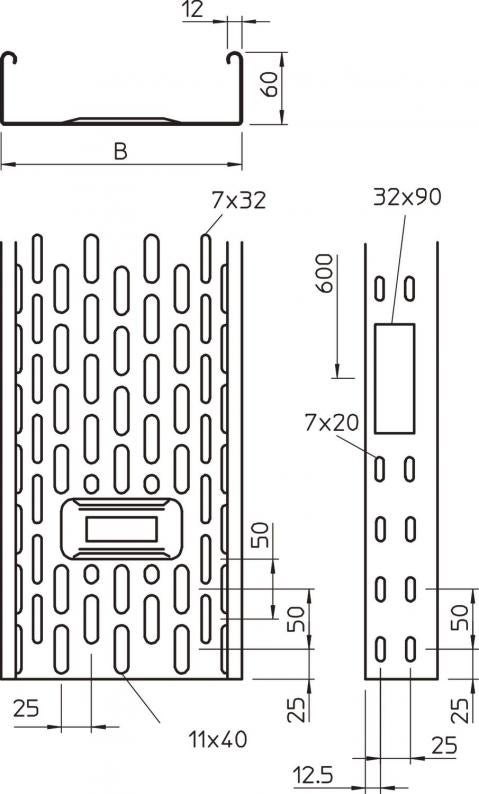

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 60 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 58 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 5800 mm² |
| Cu capac | nu |
| Dimensiune | 60 x 100 |
| Conform ROHS | da |
| Dimensiune | 60x100x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria IKS |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,9 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,9 kN/m |
| Distanţa dintre reazeme 2,0m | 0,7 kN/m |
| Distanţa dintre reazeme 2,5m | 0,45 kN/m |

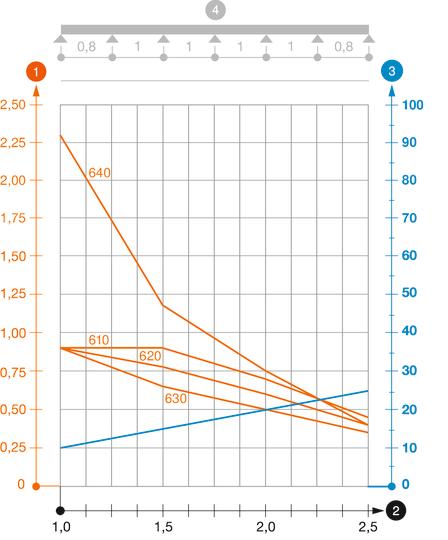

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 4,3254 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 4,3254 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Item no. 6067603
Legătură longitudinală FTSmallest selling unit: 10 Bucată
Bucată
