Jgheab pentru cabluri MKS 35 FT

Jgheab pentru cabluri MKS 35 FT

Type MKS 310 FT
Item no. 6053106
EAN 4012196059294
Show all variants
Item no. / Type
Lungime
Lăţimea
Grosimea tablei

Smallest selling unit: 3 m

m

Description

MKS 35 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 35 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3000 mm
Lăţimea100 mm
Înălţime35 mm
Dimensiune B100 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă33 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă3300 mm²
Cu capacnu

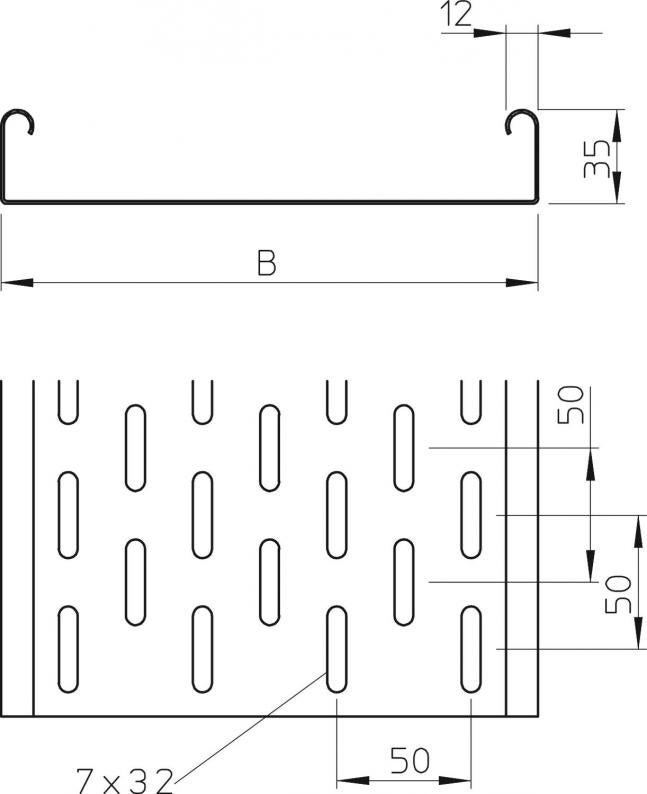

Dimensiune35 x 100
Conform ROHSda
Dimensiune35x100x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria MKS

Încărcare

Distanţa dintre reazeme 1,0 m1,2 kN/m
Distanţa dintre reazeme 1,5m0,75 kN/m
Distanţa dintre reazeme 2,0m0,55 kN/m
Distanţa dintre reazeme 2,5m0,3 kN/m
Distanţa dintre reazeme 3,0m0,2 kN/m
Diagramă încărcare jgheab din tablă tip MKS 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă3,5372 kg CO2e / 1 Metru
CO₂ Footprint (GWP)3,5372 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Type
RLVK 35 FT

Smallest selling unit: 10 Bucată

Bucată

Item no. 6051340

Capac cu zăvoare FT
Type
DRL 100 FT

Smallest selling unit: 3 m

m

Item no. 6038010

T piece 35 FT
Type
RT 310 FT

Smallest selling unit: 1 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)

Variants

Lăţimea
MKS 310 FT
Item no.
6053106
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
MKS 320 FT
Item no.
6053203
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
