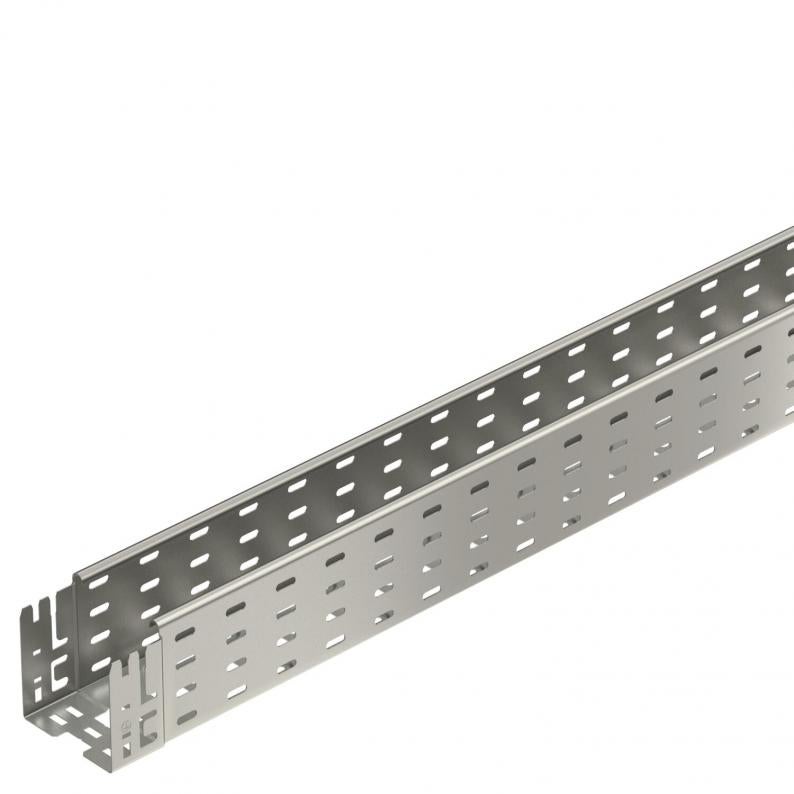

Jgheab pentru cabluri MKS-Magic® 110 A2
Type MKSM 110 A2
Item no. 6059190
EAN 4012195831150
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 110 mm |
| Dimensiune y | 62 mm |
| Dimensiune L | 30 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 108 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 10800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x100x3050 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 2 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,5 kN/m |
| Distanţa dintre reazeme 2,5m | 1,07 kN/m |
| Distanţa dintre reazeme 3,0m | 0,7 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 13,2277 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 13,2277 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
