Jgheab pentru cabluri MKS-Magic® 60, FT
Type MKSM 610 FT
Item no. 6059018
EAN 4012195830023
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 60 mm |
| Dimensiune y | 62 mm |
| Dimensiune L | 30 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 58 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 5800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x100x3050 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,6 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,7 kN/m |

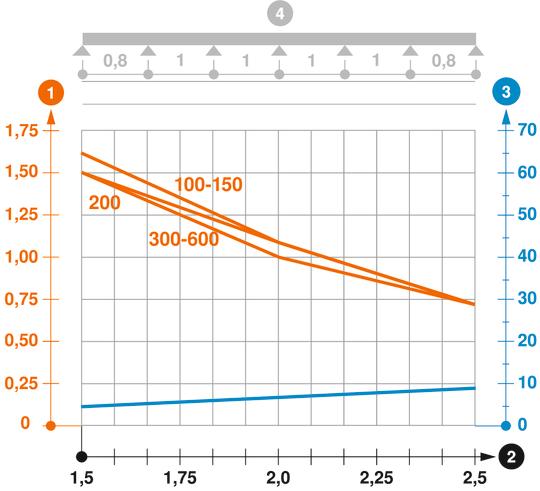

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 4,4733 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 4,4733 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
KTSMV 610 DD
6068936
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Item no. 6068936
Set de legături longitudinale Magic DDType
KTSMV 610 DD
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Item no.
MKSM 610 FT
3050
100
60
nu
1
= zincat prin imersie
Oţel
zinc
6059018
MKSM 615 FT
3050
150
60
nu
1
= zincat prin imersie
Oţel
zinc
6059020
MKSM 620 FT
3050
200
60
nu
1
= zincat prin imersie
Oţel
zinc
6059022
MKSM 630 FT
3050
300
60
nu
1
= zincat prin imersie
Oţel
zinc
6059025
MKSM 640 FT
3050
400
60
nu
1
= zincat prin imersie
Oţel
zinc
6059027
MKSM 650 FT
3050
500
60
nu
1
= zincat prin imersie
Oţel
zinc
6059029
MKSM 660 FT
3050
600
60
nu
1
= zincat prin imersie
Oţel
zinc
6059032
