Jgheab pentru cabluri MKS-Magic® 85, FT

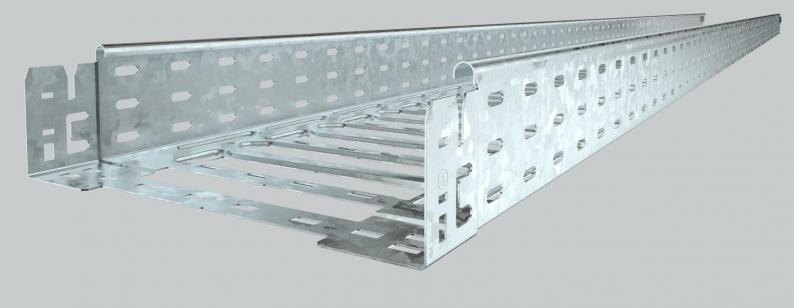

Jgheab pentru cabluri MKS-Magic® 85, FT

Type MKSM 810 FT
Item no. 6059097
EAN 4012195830412
Show all variants
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei

Smallest selling unit: 3 m

m

Description

Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.



Echipotenţialul continuu este asigurat fără componente suplimentare.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3050 mm
Lăţimea100 mm
Înălţime85 mm
Dimensiune y62 mm
Dimensiune L30 mm
Dimensiune B100 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă83 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă8300 mm²
Cu capacnu
Conform ROHSda
Dimensiune85x100x3050
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Tip test de încărcare conform IEC 61537Tip II
Lungime utilă3000 mm
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria MKSM

Încărcare

Distanţa dintre reazeme 1,5m1,7 kN/m
Distanţa dintre reazeme 2,0m1,35 kN/m
Distanţa dintre reazeme 2,5m1 kN/m

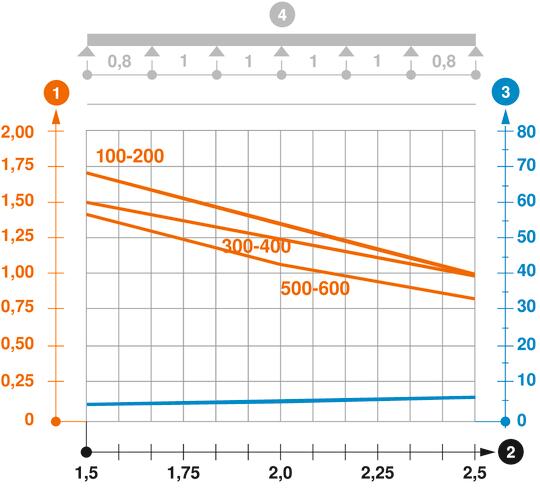

Diagramă de încărcare pentru jgheabul de cabluri tip MKSM 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă5,3897 kg CO2e / 1 Metru
CO₂ Footprint (GWP)5,3897 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem

Item no. 6051340

Capac cu zăvoare FT
Type
DRL 100 FT

Smallest selling unit: 3 m

m

Item no. 6036712

Cot 90° 85 FT
Type
RB 90 810 FT

Smallest selling unit: 1 Bucată

Bucată

Item no. 6052703

Capac cu zăvoare DD
Type
DRL 100 DD

Smallest selling unit: 3 m

m

Downloads

0 selected

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variants

Lăţimea
MKSM 810 FT
Item no.
6059097
Lungime
3050
Lăţimea
100
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 820 FT
Item no.
6059101
Lungime
3050
Lăţimea
200
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 830 FT
Item no.
6059103
Lungime
3050
Lăţimea
300
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 840 FT
Item no.
6059105
Lungime
3050
Lăţimea
400
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
