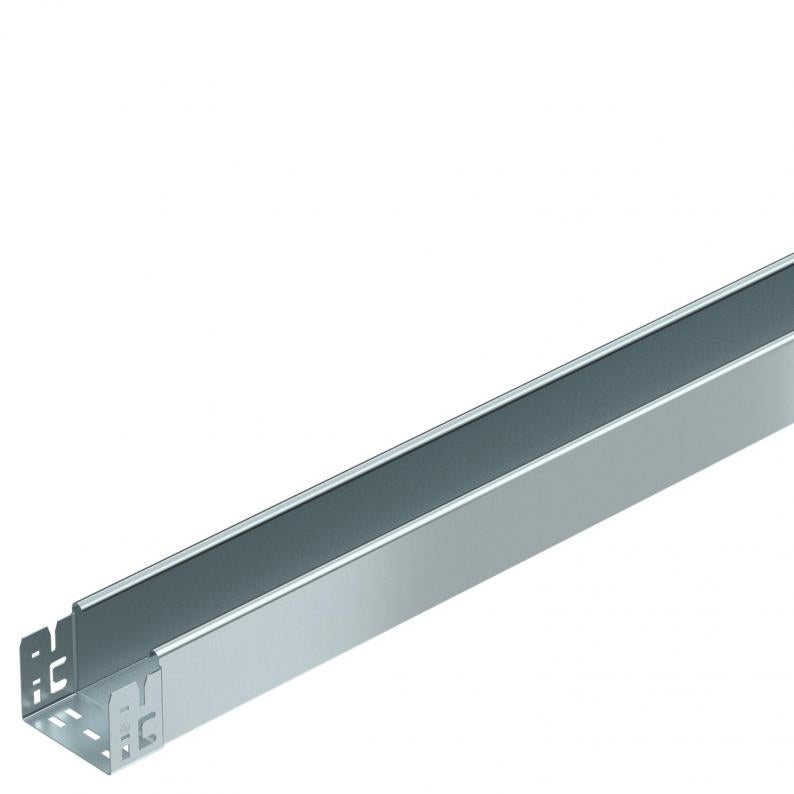

Jgheab pentru cabluri MKS-Magic® 85, neperforat, FS
Type MKSMU 810 FS
Item no. 6059308
EAN 4012195831624
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 85 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 83 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 8300 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 85x100x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,75 kN/m |
|---|---|
| Distanţa dintre reazeme 1,75m | 1,4 kN/m |
| Distanţa dintre reazeme 2,0m | 1,1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |

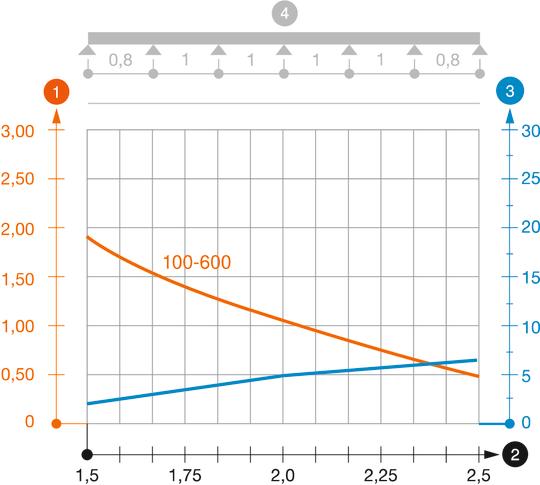

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 5,3178 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 5,3178 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6037200
Cot cu unghi reglabil 85 FSType
RB W 810 FS
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Item no.
MKSMU 810 FS
3050
100
85
nu
1
zincat în bandă
Oţel
zinc
6059308
MKSMU 820 FS
3050
200
85
nu
1
zincat în bandă
Oţel
zinc
6059312
MKSMU 830 FS
3050
300
85
nu
1
zincat în bandă
Oţel
zinc
6059314
MKSMU 850 FS
3050
500
85
nu
1
zincat în bandă
Oţel
zinc
6059318
Lăţimea
MKSMU 810 FS
Item no.
6059308
Lungime
3050
Lăţimea
100
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSMU 820 FS
Item no.
6059312
Lungime
3050
Lăţimea
200
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc

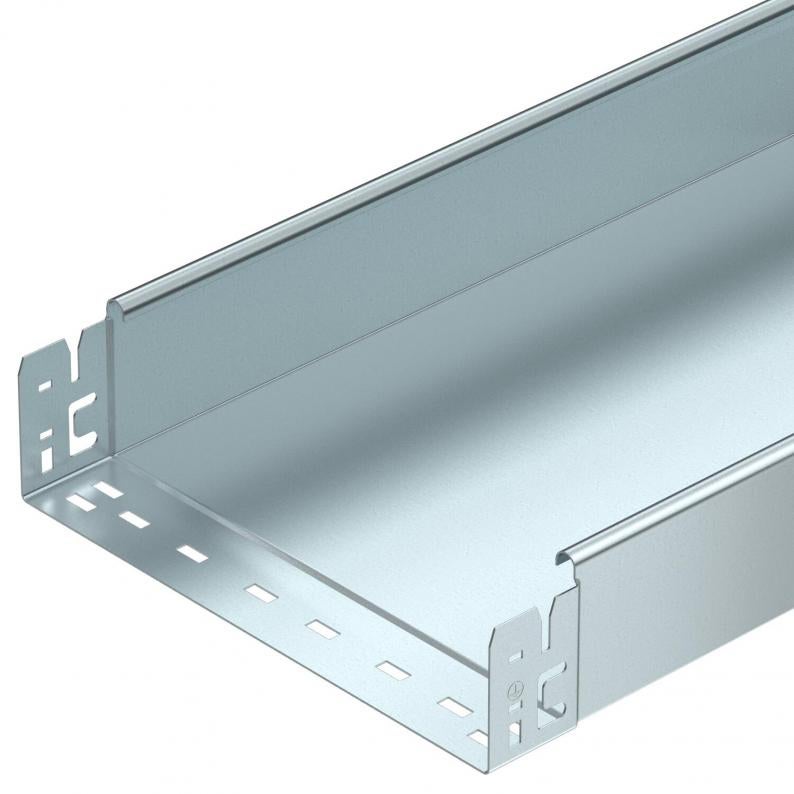

MKSMU 830 FS
Item no.
6059314
Lungime
3050
Lăţimea
300
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSMU 850 FS
Item no.
6059318
Lungime
3050
Lăţimea
500
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
