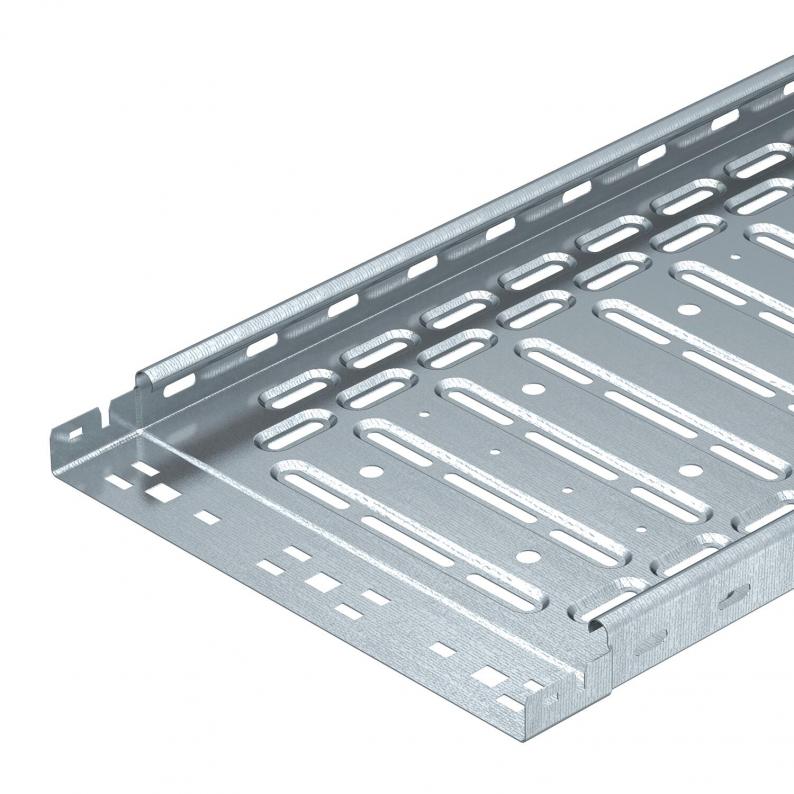

Jgheab pentru cabluri RKS-Magic® 35 FS

Jgheab pentru cabluri RKS-Magic® 35 FS

Type RKSM 310 FS
Item no. 6047417
EAN 4012195390848
Show all variants
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei

Smallest selling unit: 3 m

m

Description

RKSM 35 = Sistem eficient de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 35 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Echipotenţialul continuu este asigurat fără componente suplimentare.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3050 mm
Lăţimea100 mm
Înălţime35 mm
Dimensiune y50 mm
Dimensiune B100 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă33 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei0,75 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă3300 mm²
Cu capacnu
Conform ROHSda
Perforația bazei1
Dimensiune35x100x3050
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Tip test de încărcare conform IEC 61537Tip II
Lungime utilă3000 mm
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria RKSM

Încărcare

Distanţa dintre reazeme 1,0 m1,1 kN/m
Distanţa dintre reazeme 1,5m0,5 kN/m
Distanţa dintre reazeme 2,0m0,3 kN/m
Distanţa dintre reazeme 2,5m0,15 kN/m
Distanţa dintre reazeme 3,0m0,1 kN/m

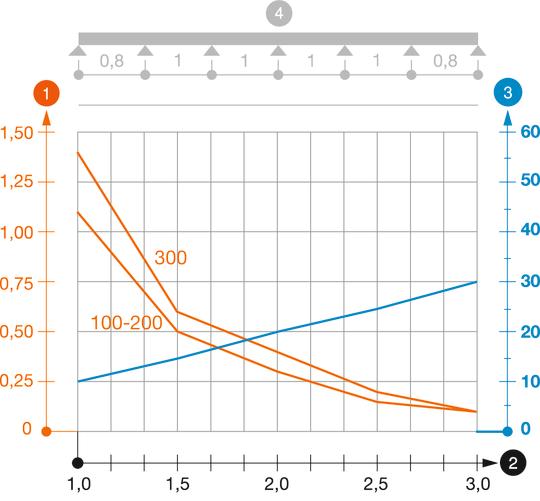

Diagramă încărcare jgheab pentru cabluri de tipul RKSM 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă2,5373 kg CO2e / 1 Metru
CO₂ Footprint (GWP)2,5373 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Type
KTSMV 310 FS

Smallest selling unit: 1 Bucată

Bucată

Item no. 6036500

Cot 90° 35 FS
Type
RB 90 310 FS

Smallest selling unit: 1 Bucată

Bucată

Item no. 6042101

Add-on tee 35 FS
Type
RAA 310 FS

Smallest selling unit: 1 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variants

Lăţimea
RKSM 310 FS
Item no.
6047417
Lungime
3050
Lăţimea
100
Înălţime
35
Menținerea în funcțiune
nu
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
RKSM 320 FS
Item no.
6047433
Lungime
3050
Lăţimea
200
Înălţime
35
Menținerea în funcțiune
nu
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
RKSM 330 FS
Item no.
6047460
Lungime
3050
Lăţimea
300
Înălţime
35
Menținerea în funcțiune
nu
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
