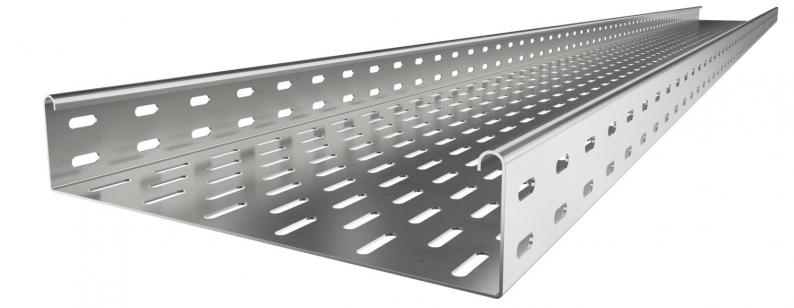

Jgheab pentru cabluri SKS 60 A4
Type SKS 610 A4
Item no. 6056750
EAN 4012196050048
Item no. / Type
Lungime
Lăţimea
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul tip SKS poate fi utilizat şi în sistemele de menţinere în funcţiune. Pentru alte indicaţii vezi sistemele de protecţie la foc BSS. Jgheabul pentru cabluri se montează pe consolă cu şuruburi tip FRS M6 x 12.
Technical data

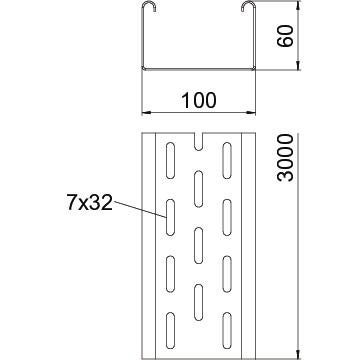

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 60 mm |
| Dimensiune B | 100 mm |
| Dimensiune W | 100 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 58 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 5800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x100x3000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4571 |
| Culoare | oţel inoxidabil |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,65 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,8 kN/m |
| Distanţa dintre reazeme 2,5m | 1,15 kN/m |
| Distanţa dintre reazeme 3,0m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 13,8216 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 13,8216 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6067675
Legătură longitudinală A4Type
RLVK 60 A4
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variants
Type
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Item no.
SKS 610 A4
3000
100
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
6056750
SKS 620 A4
3000
200
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
6056755
SKS 630 A4
3000
300
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
6056757
Lăţimea
SKS 610 A4
Item no.
6056750
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
SKS 620 A4
Item no.
6056755
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
SKS 630 A4
Item no.
6056757
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
