Jgheab pentru cabluri SKS-Magic® 110 FS
Type SKSM 110 FS
Item no. 6059614
EAN 4012195829560
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data

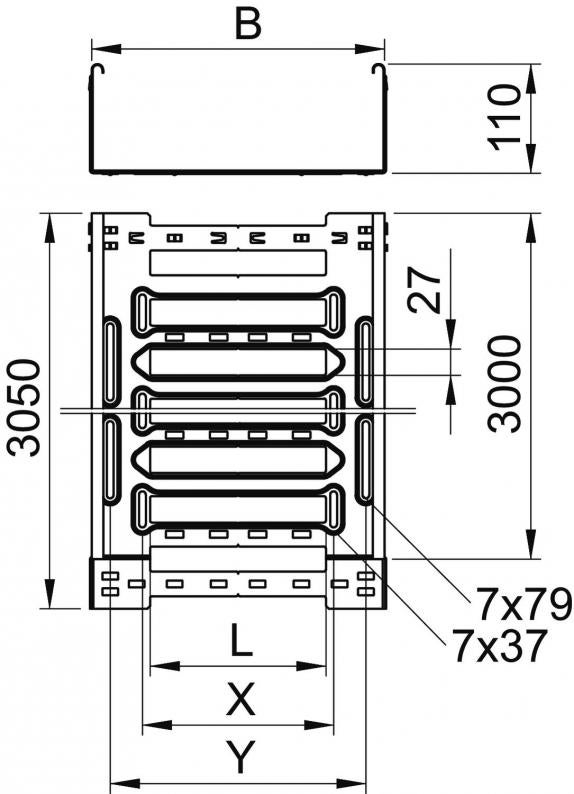

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 110 mm |
| Dimensiune y | 62 mm |
| Dimensiune L | 30 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 108 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 10800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x100x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria SKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,57 kN/m |
| Distanţa dintre reazeme 2,5m | 2,14 kN/m |
| Distanţa dintre reazeme 3,0m | 1,7 kN/m |
| Distanţa dintre reazeme 3,5m | 1,25 kN/m |
| Distanţa dintre reazeme 4,0m | 0,8 kN/m |
| Clasă de încărcare NEMA | 8C |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 9,2837 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 9,2837 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6037300
Cot cu unghi reglabil 110 FSType
RB W 110 FS
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Item no.
SKSM 110 FS
3050
100
110
nu
1,5
zincat în bandă
Oţel
zinc
6059614
SKSM 115 FS
3050
150
110
nu
1,5
zincat în bandă
Oţel
zinc
6059616
SKSM 120 FS
3050
200
110
nu
1,5
zincat în bandă
Oţel
zinc
6059618
SKSM 130 FS
3050
300
110
nu
1,5
zincat în bandă
Oţel
zinc
6059620
SKSM 140 FS
3050
400
110
nu
1,5
zincat în bandă
Oţel
zinc
6059622
SKSM 150 FS
3050
500
110
nu
1,5
zincat în bandă
Oţel
zinc
6059624
SKSM 160 FS
3050
600
110
nu
1,5
zincat în bandă
Oţel
zinc
