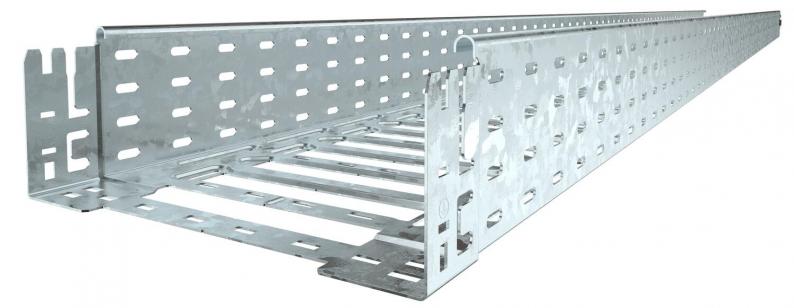

Jgheab pentru cabluri SKS-Magic® 110 FT

Jgheab pentru cabluri SKS-Magic® 110 FT

Type SKSM 110 FT
Item no. 6059631
EAN 4012195829638
Show all variants
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei

Smallest selling unit: 3 m

m

Description

Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.

Echipotenţialul continuu este asigurat fără componente suplimentare.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3050 mm
Lăţimea100 mm
Înălţime110 mm
Dimensiune y62 mm
Dimensiune L30 mm
Dimensiune B100 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă108 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă10800 mm²
Cu capacnu
Conform ROHSda
Dimensiune110x100x3050
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria SKSM

Încărcare

Distanţa dintre reazeme 1,5m3 kN/m
Distanţa dintre reazeme 2,0m2,57 kN/m
Distanţa dintre reazeme 2,5m2,14 kN/m
Distanţa dintre reazeme 3,0m1,7 kN/m
Distanţa dintre reazeme 3,5m1,25 kN/m
Distanţa dintre reazeme 4,0m0,8 kN/m
Diagramă de încărcare pentru jgheabul de cabluri tip SKSM 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă8,9928 kg CO2e / 1 Metru
CO₂ Footprint (GWP)8,9928 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Type
KTSMV 110 DD

Smallest selling unit: 1 Bucată

Bucată

Item no. 6051340

Capac cu zăvoare FT
Type
DRL 100 FT

Smallest selling unit: 3 m

m

Item no. 6036830

Cot 90° 110 FT
Type
RB 90 110 FT

Smallest selling unit: 1 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variants

Lăţimea
SKSM 110 FT
Item no.
6059631
Lungime
3050
Lăţimea
100
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
SKSM 115 FT
Item no.
6059633
Lungime
3050
Lăţimea
150
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
SKSM 120 FT
Item no.
6059635
Lungime
3050
Lăţimea
200
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
SKSM 130 FT
Item no.
6059637
Lungime
3050
Lăţimea
300
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
SKSM 140 FT
Item no.
6059639
Lungime
3050
Lăţimea
400
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
SKSM 150 FT
Item no.
6059641
Lungime
3050
Lăţimea
500
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
SKSM 160 FT
Item no.
6059643
Lungime
3050
Lăţimea
600
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
