Jgheab pentru cabluri SKSU 110 FS
Type SKSU 110 FS
Item no. 6063403
EAN 4012196395231
Item no. / Type
Lungime
Lăţimea
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description

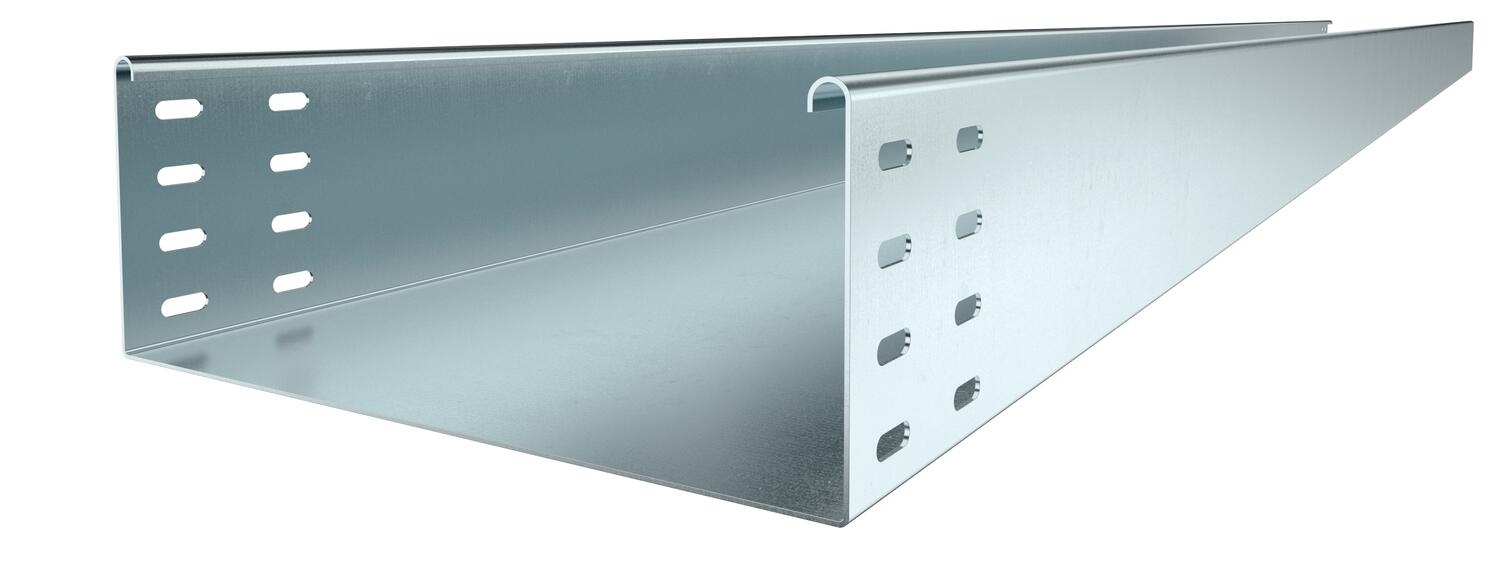

SKSU 110 = Sistem de jgheaburi metalice pentru încărcări mari neperforat (Schweres-Kabelrinnen-System ungelocht) cu înălţimea laturii de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul pentru cabluri este dotat pe ambele părţi cu perforaţii.
Piesele de legătură longitudinală se comandă separat.
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 110 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 108 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 10800 mm² |
| Cu capac | nu |
| Dimensiune | 110 x 100 |
| Conform ROHS | da |
| Dimensiune | 110x100x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,4 kN/m |
| Distanţa dintre reazeme 2,5m | 1,76 kN/m |
| Distanţa dintre reazeme 3,0m | 1,2 kN/m |
| Distanţa dintre reazeme 3,5m | 0,84 kN/m |
| Distanţa dintre reazeme 4,0m | 0,8 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 9,1124 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 9,1124 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
RLVL 110 FS
6067131
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Item no. 6067131
Legătură longitudinală şi unghiulară 110 FSType
RLVL 110 FS
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Downloads
0 selected
Specificații (1)
Declarații (5)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
