Jgheab pentru cabluri SKSU 60 FT

Jgheab pentru cabluri SKSU 60 FT

Type SKSU 620 FT
Item no. 6064353
EAN 4012196050888
Show all variants
Item no. / Type
6064353 / SKSU 620 FT
Lungime
3000 mm
Lăţimea
200 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm
Suprafaţă
= zincat prin imersie
Material
Oţel

Smallest selling unit: 3 m

m

Description

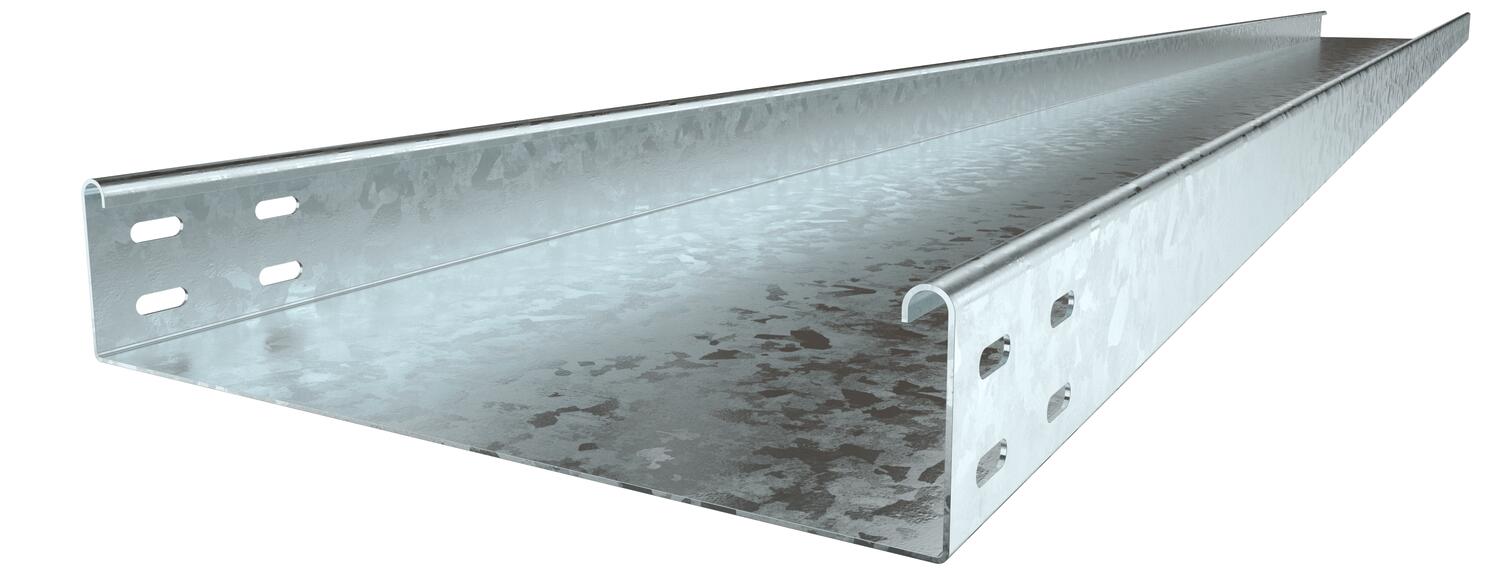

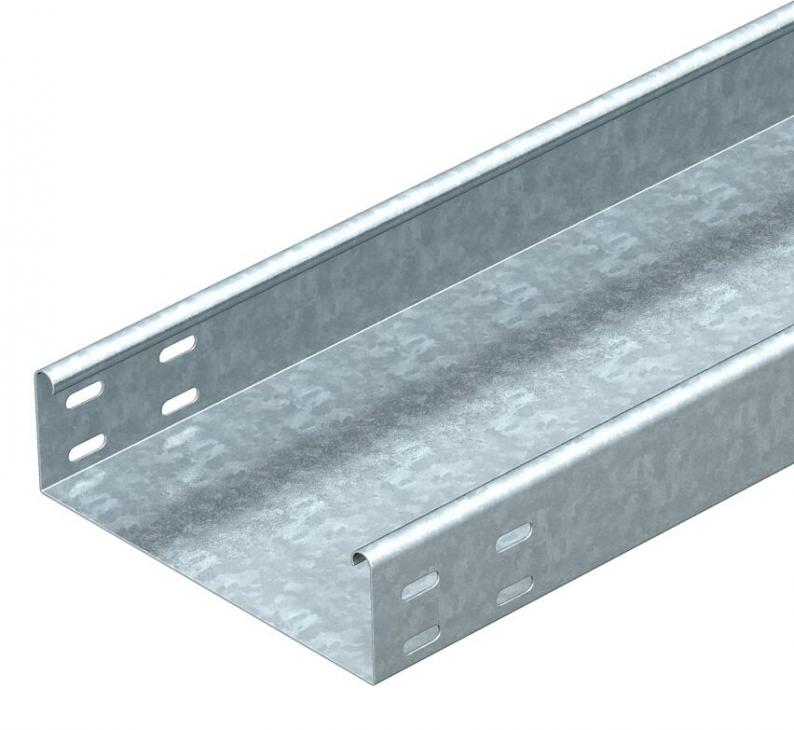

SKSU 60 = sistem greu de jgheaburi, neperforat, cu înălţimea laturilor de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Jgheabul pentru cabluri este dotat pe ambele părţi cu perforaţii.

Piesele de legătură longitudinală se comandă separat.

  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3000 mm
Lăţimea200 mm
Înălţime60 mm
Dimensiune B200 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralănu
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă118 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazănu
Desenul găurii NATOnu
Secţiune utilă11800 mm²
Cu capacnu
Conform ROHSda
Dimensiune60x200x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria SKS

Încărcare

Distanţa dintre reazeme 1,5m2,6 kN/m
Distanţa dintre reazeme 2,0m1,9 kN/m
Distanţa dintre reazeme 2,5m1,1 kN/m
Distanţa dintre reazeme 3,0m0,55 kN/m

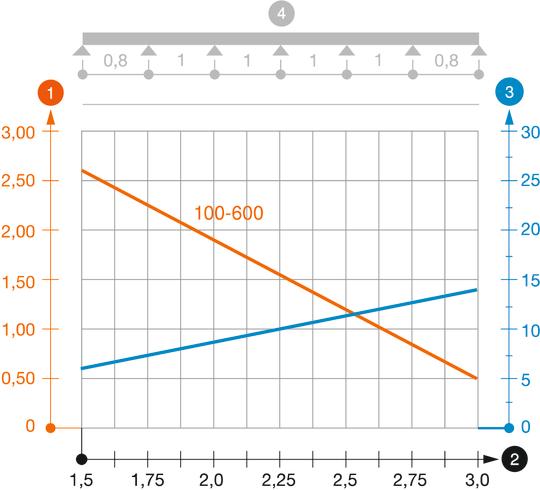

Diagramă de încărcare pentru jgheab de cabluri de tipul SKSU 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă8,9715 kg CO2e / 1 Metru
CO₂ Footprint (GWP)8,9715 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Type
RLVK 60 FT

Smallest selling unit: 10 Bucată

Bucată

Item no. 7070314

Eclisă de îmbinare DD
Type
SSLB 200 DD

Smallest selling unit: 20 Bucată

Bucată

Item no. 6051367

Capac cu zăvoare FT
Type
DRL 200 FT

Smallest selling unit: 3 m

m
