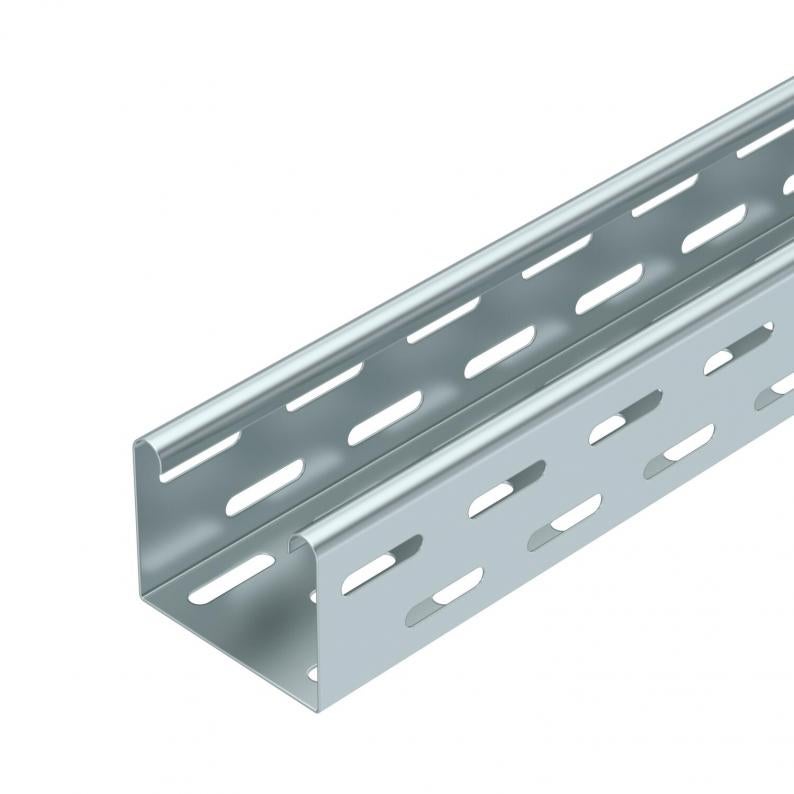

Jgheab RKS 60 FS, perforat, fără bordură

Jgheab RKS 60 FS, perforat, fără bordură

Type RKS 607 FS
Item no. 6055893
EAN 4012196388691
Show all variants
Item no. / Type
6055893 / RKS 607 FS
Lungime
3000 mm
Lăţimea
75 mm
Menținerea în funcțiune
nu
Grosimea tablei
0,75 mm
Suprafaţă
zincat în bandă
Material
Oţel

Smallest selling unit: 3 m

m

Description

RKS 60 = Sistem raţional de jgheaburi metalice (Rationelles-Kabelrinnen-System) cu înălţimea laturilor de 60 mm (placa de bază fără bordură)
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Jgheabul pentru cabluri se montează pe consolă cu şuruburi tip FRS M6 x 12.

  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

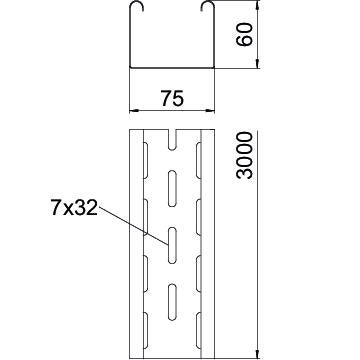

Dimensiuni

Lungime3000 mm
Lăţimea75 mm
Înălţime60 mm
Dimensiune L3000 mm
Dimensiune B75 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă42 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei0,75 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă4200 mm²
Cu capacnu
Dimensiune60 x 75
Conform ROHSda
Perforația bazei1
Dimensiune60x75x3000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria RKS

Încărcare

Distanţa dintre reazeme 1,0 m1,3 kN/m
Distanţa dintre reazeme 1,5m0,65 kN/m
Distanţa dintre reazeme 2,0m0,4 kN/m
Distanţa dintre reazeme 2,5m0,25 kN/m
Distanţa dintre reazeme 3,0m0,15 kN/m
Diagramă încărcare jgheab tip RKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă2,8222 kg CO2e / 1 Metru
CO₂ Footprint (GWP)2,8222 kg CO₂e
Data determinării valorii CO22025-05-21T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Type
RLVK 60 FS

Smallest selling unit: 10 Bucată

Bucată

Item no. 6052029

Capac cu zăvoare FS
Type
DRL 075 FS

Smallest selling unit: 3 m

m

Type
TSG 60 FS

Smallest selling unit: 3 m

m
