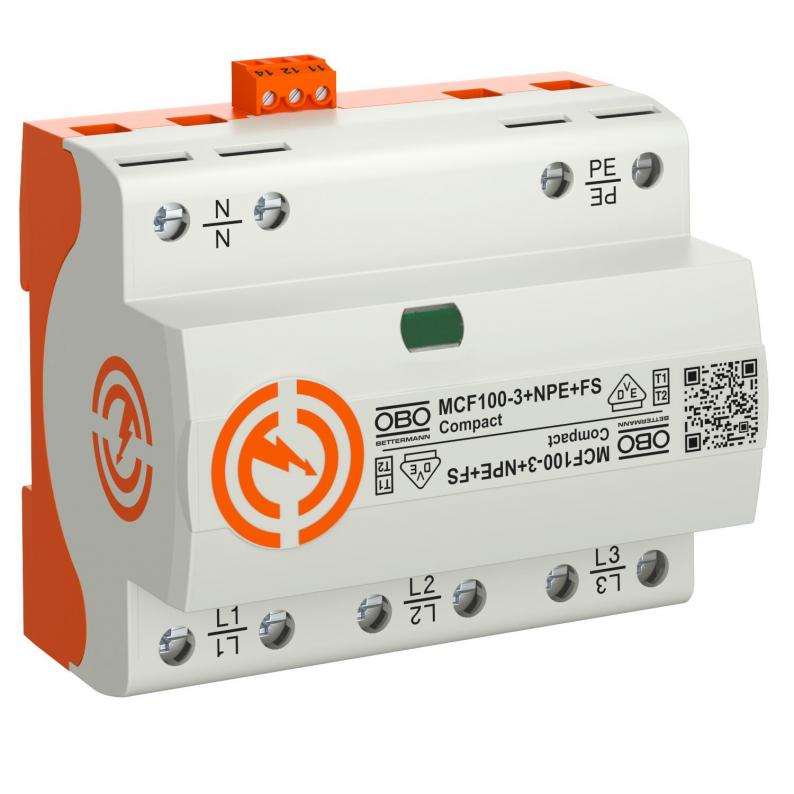

LightningController Compact - MCF100
Type MCF100-3+NPE+FS
Item no. 5096987
EAN 4012196487332
Item no. / Type
5096987 / MCF100-3+NPE+FS
Tip de protecţie
IP20
Semnalizare la distanţă
da
Curent de trăsnet (10/350 μs)
25 kA
Tensiune maximă de funcţionare continuă AC
255 V
Legarea polilor
3+N/PE
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Descărcător combinat, descărcător de curent de trăsnet de tip 1+2
• Nivelul de protecţie <1,5 kV permite protejarea aparatelor
• Pentru echipotenţial de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 100 kA (10/350) tripolar + NPE
• Curent de scurtcircuit 50 kA Ipeak, presiguranţă a descărcătorului până la 315 A gL/gG
• Respectă cerinţele directivei VDE-AR-N 4100 pentru montajul înaintea contorului
• Descărcător capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablouri electrice
Utilizare: instalaţii industriale şi clădiri cu protecţie exterioară la trăsnet din clasele de la I la IV.
Aparat de protecţie compact
• Nivelul de protecţie <1,5 kV permite protejarea aparatelor
• Pentru echipotenţial de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 100 kA (10/350) tripolar + NPE
• Curent de scurtcircuit 50 kA Ipeak, presiguranţă a descărcătorului până la 315 A gL/gG
• Respectă cerinţele directivei VDE-AR-N 4100 pentru montajul înaintea contorului
• Descărcător capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablouri electrice
Utilizare: instalaţii industriale şi clădiri cu protecţie exterioară la trăsnet din clasele de la I la IV.
Aparat de protecţie compact
Technical data

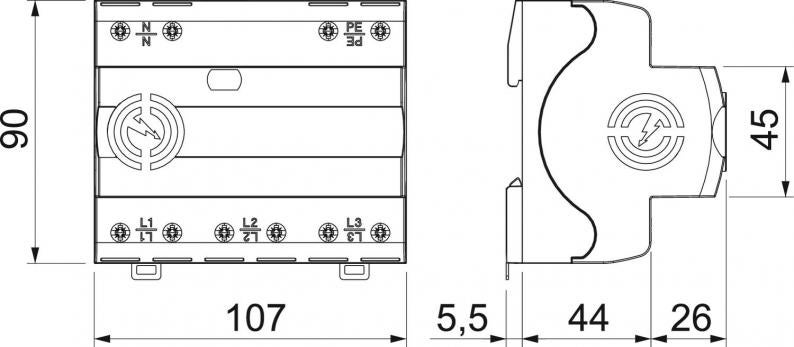

Dimensiuni
| Lungime | 90 mm |
|---|---|
| Lăţimea | 107 mm |
| Înălţime | 70 mm |
Date tehnice
| Număr de poli | 4 |
|---|---|
| Formă a reţelei | TT |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Tensiune maximă de funcţionare (L-N) | 255 V |
| Tensiune de dimensionare (N-PE) | 255 V |
| Curent de scurgere nominal (8/20) (L-N) | 35 kA |
| Curent nominal de descărcare (8/20 µs) [N-PE] | 100 kA |
| Curent de trăsnet (10/350) [total] | 100 kA |
| Material carcasă componente de protecție la supratensiune | PA UL 94 V-0 |
| Curent maxim de descărcare (8/20 μs) [L-N] | 50 kA |
| Curent maxim de descărcare (8/20 μs)[N-PE] | 100 kA |
| Semnalizare la distanţă | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Curent de trăsnet (10/350 μs) | 25 kA |
| Nivel de protectie (L-N) | ≤1,5 |
| Tensiune maximă de funcţionare continuă AC | 255 V |
| Curent nominal de descărcare (8/20 µs) | 35 kA |
| Legarea polilor | 3+N/PE |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 315 A |
| Putere de comutare AC | 250V/ 1,5A |
| Putere de comutare DC | 250V/ 0,1A |
| Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea | 50 kA eff |
| Tensiune TOV [L-N] cu mod rezistiv - 5 s | 440 V |
| Tensiune TOV [L-N] cu siguranţă scăzută - 120 min | 442 V |
| Tensiune TOV [L-N] cu mod rezistiv - 200 ms | 1200 V |
| SPD conform UL 1449 | Tip 4 |
| Distanţă minimă | 0 mm |
| Certificări | VDE, UL |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Conform ROHS | scutit |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| Momentul de torsiune | 5 Nm |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Capacitatea de stingere a curentului rezidual (eff) [N-PE] | 50 kA |
| Timp de acţionare | <100 ns |
| Siguranţă maximă | 315 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 255V |
| Umiditate a aerului max. | 95 % |
| Umiditate a aerului min. | 5 % |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 1,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 25 mm² |
| Contacte FM | comutator |
| Secțiunea transversală a conductorului la clemele FM min. | 0,5 mm² |
| Secțiunea transversală a conductorului la clemele FM max. | 1,5 mm² |
| Secțiunea transversală a conductorului la clemele FM min. | 28 AWG |
| Secțiunea transversală a conductorului la clemele FM max. | 16 AWG |
| Curent de descărcare a eclatorului (8/20 µs) [total] | 100 kA |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 16 AWG |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 3 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 1,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 16 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 2 AWG |
| Nivel comun de protecție [L-PE] | 2,5 kV |
Environmental Data
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 4,7534 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 4,7534 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
