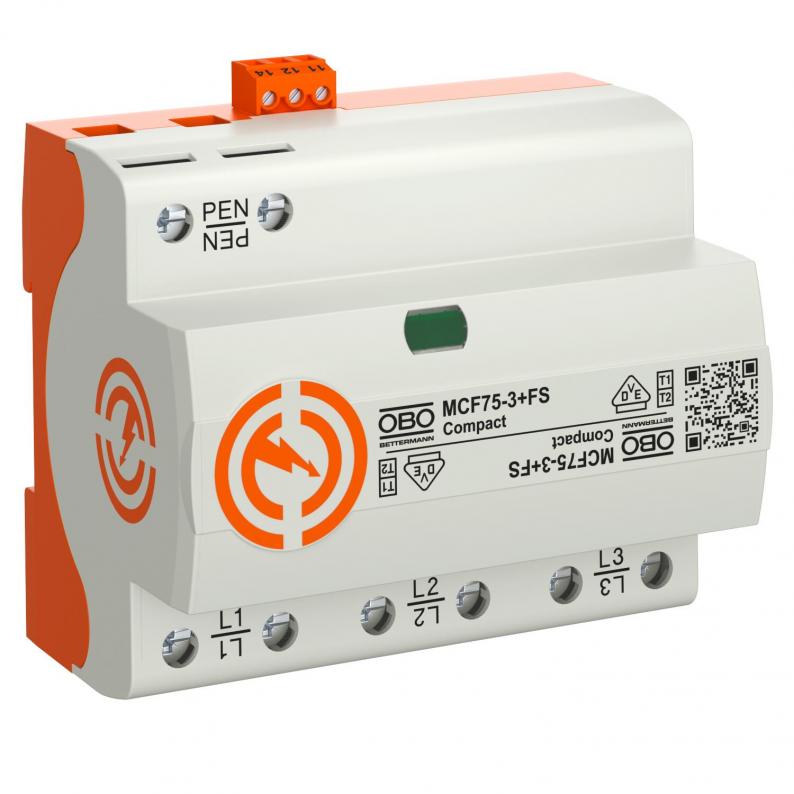

LightningController Compact - MCF75

Type MCF75-3+FS

Item no. 5096981

EAN 4012196487325

Specificații (PDF)

RoHS Declarație de conformitate (PDF)

REACH Declarație de conformitate (PDF)

Show all variants

Item no. / Type

5096981 / MCF75-3+FS

Tip de protecţie

IP20

Semnalizare la distanţă

Curent de trăsnet (10/350 μs)

25 kA

Tensiune maximă de funcţionare continuă AC

255 V

Legarea polilor

Smallest selling unit: 1 Bucată

Bucată

Description

Descărcător combinat, descărcător de curent de trăsnet de tip 1+2

• Nivelul de protecţie <1,5 kV
• Pentru protecţie la supratensiune şi echipotenţial conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 75 kA (10/350) tripolar
• Curent de scurtcircuit 50 kA Ipeak, presiguranţă a descărcătorului până la 315 A gL/gG
• Respectă cerinţele directivei VDE-AR-N 4100 pentru montajul înaintea contorului
• Descărcător capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablouri electrice

Utilizare: instalaţii industriale şi clădiri cu protecţie exterioară la trăsnet din clasele de la I la IV.
Aparat de protecţie compact

Technical data

Dimensiuni

Lungime	90 mm
Lăţimea	107 mm
Înălţime	70 mm

Date tehnice

Număr de poli	3
Formă a reţelei	TN-C
Semnalizare în interiorul aparatului	optică
Tip de protecţie	IP20
Curent de trăsnet (10/350) [total]	75 kA
Material carcasă componente de protecție la supratensiune	PA UL 94 V-0
Semnalizare la distanţă	da
Tensiune nominală AC (50 / 60 Hz)	230 V
Curent de trăsnet (10/350 μs)	25 kA
Tensiune maximă de funcţionare continuă AC	255 V
Curent nominal de descărcare (8/20 µs)	35 kA
Legarea polilor	3
Tip de montaj	Şină omega 35 mm
Valoare max. a protectiei la suprasarcină	315 A
Putere de comutare AC	250V/ 1,5A
Putere de comutare DC	250V/ 0,1A
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Tensiune TOV [L-N] cu mod rezistiv - 5 s	440 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	442 V
SPD conform UL 1449	Tip 4
Distanţă minimă	0 mm
Certificări	VDE, UL
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	da
Conform ROHS	scutit
Temperatură operațională min.	-40 °C
Temperatură operațională max.	80 °C
Momentul de torsiune	5 Nm
SPD conform IEC 61643-1	clasa I+II
Clasa de solicitare conform EN 61643-11	Tip 1+2
Curent maxim de descărcare (8/20 μs)	50 kA
Timp de acţionare	<100 ns
Siguranţă maximă	315 A
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	80 °C
Dimensiune	255V
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %

Posibilităţi de conectare

Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	25 mm²
Contacte FM	comutator
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	28 AWG
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Curent de descărcare a eclatorului (8/20 µs) [total]	75 kA
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	3 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG

Environmental Data

Ambalaj fără material plastic	da

Amprenta CO2 (GWP) de la leagăn la poartă	3,7009 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	3,7009 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Bucată
Declared Unit Quantity	1
