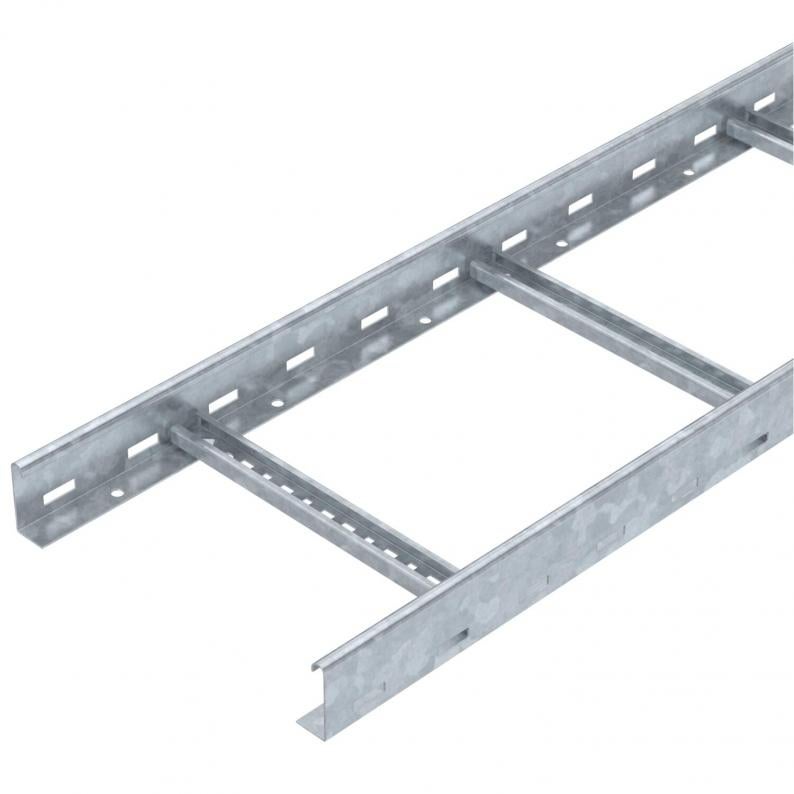

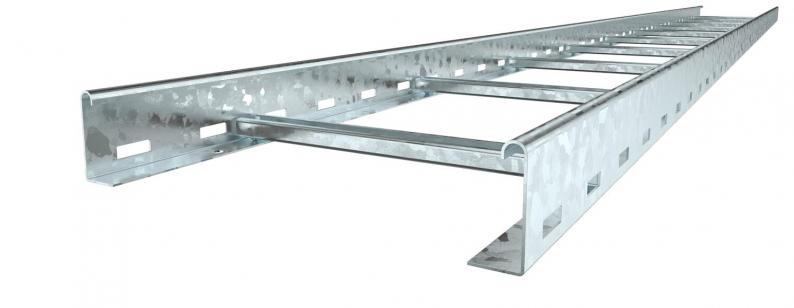

Pod de cabluri LCIS 60, 3 m C30 FT

Pod de cabluri LCIS 60, 3 m C30 FT

Type LCIS 630 3 FT
Item no. 6209723
EAN 4012196431748
Show all variants
Item no. / Type
6209723 / LCIS 630 3 FT
Lungime
3000 mm
Lăţimea
300 mm
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5 mm

Smallest selling unit: 3 m

m

Description

Jgheaburi pentru cabluri tip scară cu înălțimea de 60 mm ți traverse C 30 sudate. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip BS-H....
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri, înălţimea laturilor 60 mm
  • Dimensiunea fantei 16-17 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

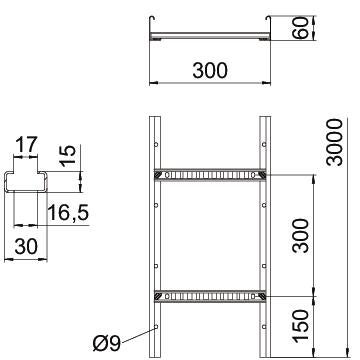

Dimensiuni

Lungime3000 mm
Lăţimea300 mm
Înălţime60 mm
Dimensiune B300 mm
Dimensiunea fantei traversei17,00

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marinu
Secţiune utilă120 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă12000 mm²
Distanţa dintre traverse300 mm
Variantă traverseProfil perforat
Execuţie lonjeron lateralprofil plat
Fixare traversăsudat
Conform ROHSda
grosimea lonjeronului1,5 mm
Dimensiune60x300x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Serie produsSeria LCIS

Încărcare

Distanţa dintre reazeme 1,5m3,3 kN/m
Distanţa dintre reazeme 2,0m2 kN/m
Distanţa dintre reazeme 2,5m1,3 kN/m
Distanţa dintre reazeme 3,0m1 kN/m
Distanţa dintre reazeme 3,5m0,78 kN/m
Distanţa dintre reazeme 4,0m0,4 kN/m
Distanţa dintre reazeme 4,5m0,3 kN/m
Distanţa dintre reazeme 5,0m0,2 kN/m

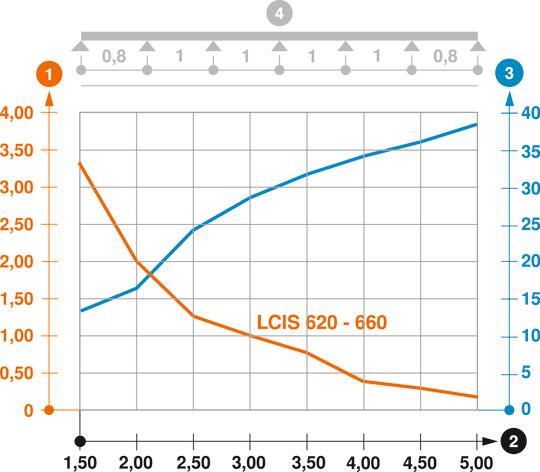

Diagramă de încărcare pod de cabluri tip LCIS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă6,7838 kg CO2e / 1 Metru
CO₂ Footprint (GWP)6,7838 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2
