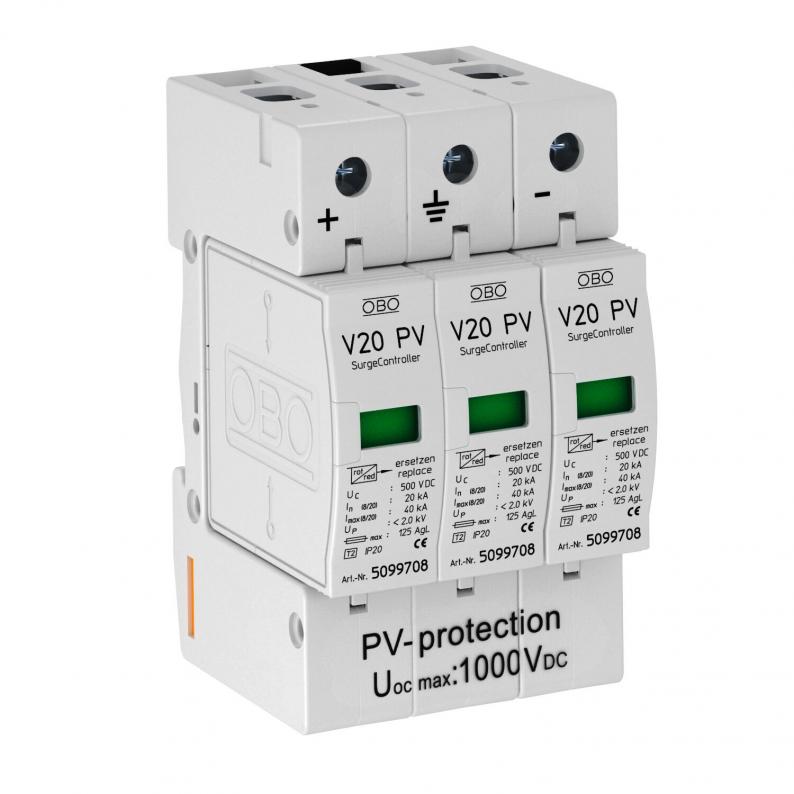

Protecţie la supratensiune PV V20, 1000 V DC
Type V20-C 3-PH-1000
Item no. 5094608
EAN 4012195478621
Item no. / Type
Legarea polilor
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Descărcător combinat V20 de tip 2 pentru instalatii fotovoltaice
• Unitate completă formată dintr-un descărcător varistor conectabil cu un dispozitiv de separare
• Circuit Y rezistent la erori conform VDE 0100-712 (EN 50539-12)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testat conform EN 50539-11 (VDE / KEMA)
• Capacitate de descărcare de până la 40 kA (8/20) pe pol
• Nivel de protectie DC scăzut: < 4,0 KV și Voc max = 1,000V DC
• Cu afișaj de functionalitate optic pentru utilizarea în tablourile electrice
Utilizare: Instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet
• Unitate completă formată dintr-un descărcător varistor conectabil cu un dispozitiv de separare
• Circuit Y rezistent la erori conform VDE 0100-712 (EN 50539-12)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testat conform EN 50539-11 (VDE / KEMA)
• Capacitate de descărcare de până la 40 kA (8/20) pe pol
• Nivel de protectie DC scăzut: < 4,0 KV și Voc max = 1,000V DC
• Cu afișaj de functionalitate optic pentru utilizarea în tablourile electrice
Utilizare: Instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet
Technical data
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune maximă de funcţionare continuă DC | 1000 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 3 |
| Tip de montaj | Şină omega 35 mm |
| Potrivit pentru utilizare în exterior | nu |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | cu 3 poli pentru sisteme fotovoltaice |
| Configuraţia rețelei DC | da |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 1000V DC |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Environmental Data
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,9504 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,9504 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
