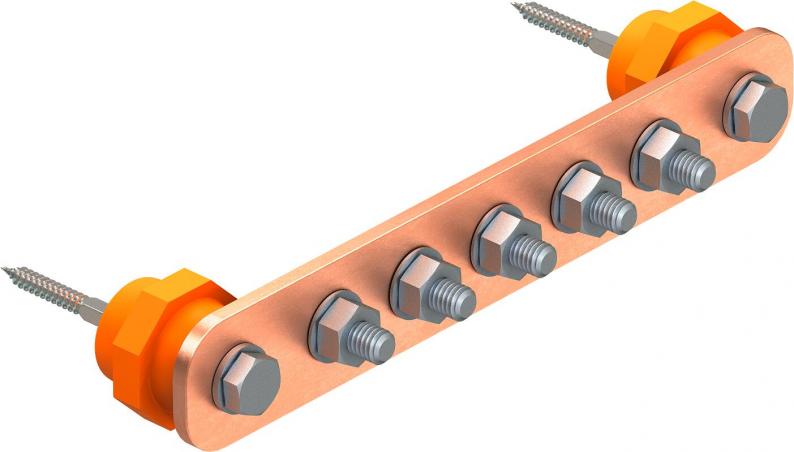

Şine de egalizare potenţial BigBar pentru domeniul industrial
Type 1802 5 CU
Item no. 5015830
EAN 4012195002253
Item no. / Type
Lungime
Lăţimea
Înălţime
Număr de conexiuni
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
• Şină de egalizare potenţial principală conform VDE 0100-410/-540 şi protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• picior izolator
• montaj simplu şi rapid al cablurilor de conectare prin intermediul şuruburilor de blocare M10
• complet cu dibluri şi şuruburi pentru montajul pe perete
• cu şaibă (DIN 137) pentru asigurarea şuruburilor împotriva desprinderii (de exemplu pentru industrie şi zone Ex)
• picior izolator
• montaj simplu şi rapid al cablurilor de conectare prin intermediul şuruburilor de blocare M10
• complet cu dibluri şi şuruburi pentru montajul pe perete
• cu şaibă (DIN 137) pentru asigurarea şuruburilor împotriva desprinderii (de exemplu pentru industrie şi zone Ex)
Technical data

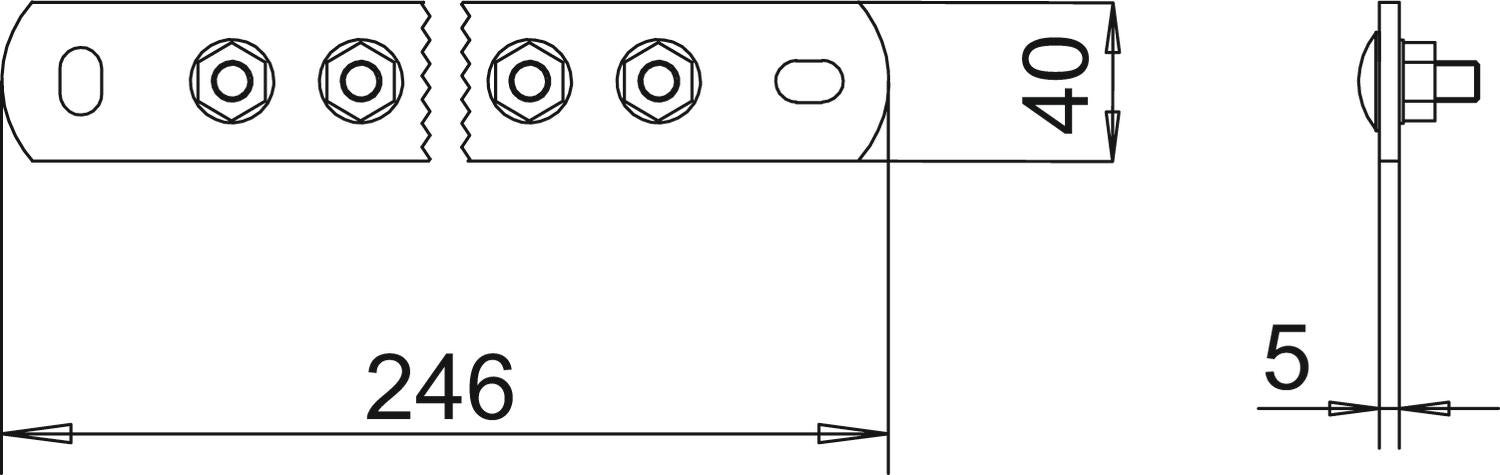

Dimensiuni
| Lungime | 246 mm |
|---|---|
| Lăţimea | 40 mm |
| Înălţime | 5 mm |
Date tehnice
| Număr de conexiuni | 5 |
|---|---|
| Izolator | da |
| Nr. total al conductorilor conectaţi | 5 |
| Nr. conductorilor 8 mm conectaţi | 0 |
| Nr. conductorilor 10 mm conectaţi | 0 |
| Nr. conductorilor conectaţi 8-10 mm | 0 |
| Numărul platbenzilor conectate până la 30 mm | 0 |
| Numărul platbenzilor conectate până la 40 mm | 0 |
| Numărul clemelor conectate până la 6 mm² | 0 |
| Numărul clemelor conectate până la 16 mm² | 0 |
| Numărul clemelor conectate până la 25 mm² | 0 |
| Numărul clemelor conectate până la 95 mm² | 0 |
| Material șină de contact | Cupru |
| Material clemă | Cupru |
| Variantă | doar clemă |
| Capacitatea curentului de trăsnet | H/100 kA |
| Conform ROHS | da |
| Formă constructivă | Montaj fix |
| Dimensiune | 5xM10 |
| Material | Cupru |
| Serie produs | Ex |
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,8683 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 2,8683 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
1802 AH 5
5015880
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Item no. 5015880
Capac pentru bară de egalizare potenţial BigBarType
1802 AH 5
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variants
Type
Lungime
Lăţimea
Înălţime
Număr de conexiuni
Item no.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
Lungime
Număr de conexiuni
1802 5 CU
Item no.
5015830
Lungime
246
Lăţimea
40
Înălţime
5
Număr de conexiuni
5
1802 6 CU
Item no.
5015832
Lungime
278,5
Lăţimea
40
Înălţime
5
Număr de conexiuni
6
1802 8 CU
Item no.
5015836
Lungime
343,5
Lăţimea
40
Înălţime
5
Număr de conexiuni
8
1802 10 CU
Item no.
5015842
Lungime
408,5
Lăţimea
40
Înălţime
5
Număr de conexiuni
10
1802 12 CU
Item no.
5015844
Lungime
473,5
Lăţimea
40
Înălţime
5
Număr de conexiuni
12
1802 14 CU
Item no.
5015847
Lungime
538,5
Lăţimea
40
Înălţime
5
Număr de conexiuni
14
1802 20 CU
Item no.
5015849
Lungime
733,5
Lăţimea
40
Înălţime
5
Număr de conexiuni
20
