Suport premontat pentru montarea modulelor fotovoltaice, suprafață liberă
Type VT 10S FT
Item no. 5901550
EAN 4012197394561
Item no. / Type
Lungime
Unghi de înclinare min.
Unghi de înclinare max.
DELIVERY TIME ON REQUEST
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description

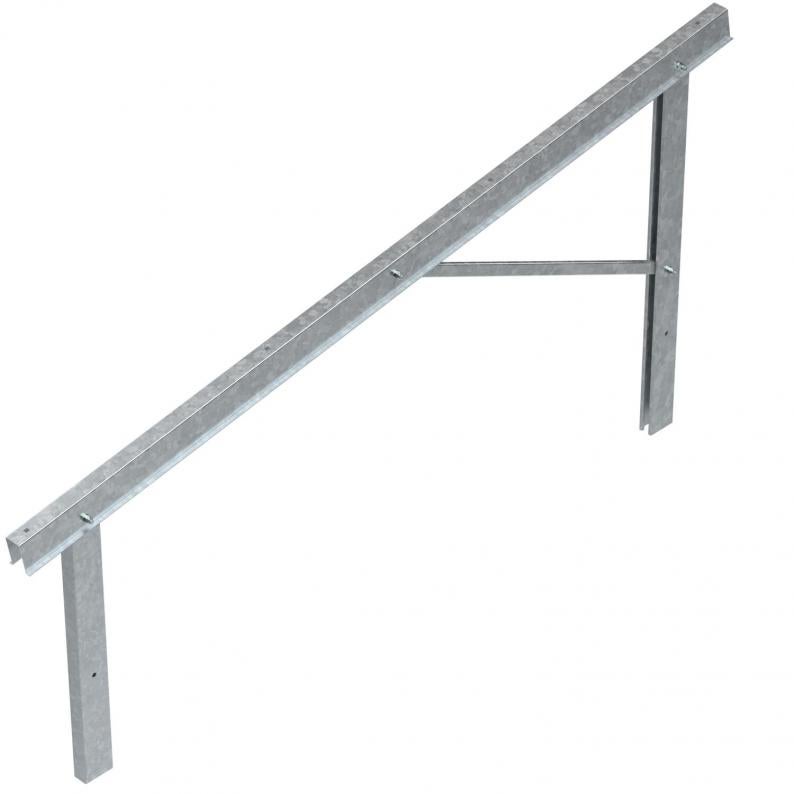

Suport preasamblat de dimensiuni mici, medii sau mari pentru montajul sistemelor fotovoltaice montate la sol, în combinație cu profilele de susținere și clemele terminale/intermediare. Instalare cu profile înfipte în pământ sau cu suporturi pe fundații de beton.
Technical data

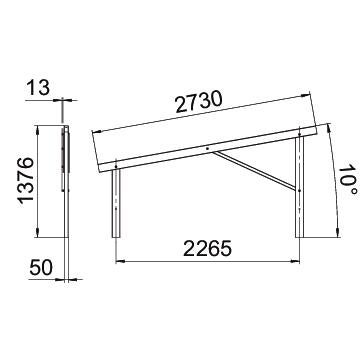

Dimensiuni
| Lungime | 2689 mm |
|---|---|
| Lăţimea | 93 mm |
| Înălţime | 1376 mm |
| Dimensiune L | 2730 mm |
| Dimensiunea H | 1376 mm |
| Dimensiune I | 2265 mm |
| Unghi α | 10 |
Date tehnice
| reglabil | nu |
|---|---|
| Unghi de înclinare min. | 10 ° |
| Unghi de înclinare max. | 10 ° |
| Dimensiune | 2689x91x1376 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Canal de cablu integrat | nu |
| Canal de cablu opțional | da |
| Recomandat pentru material de acoperiș | altele |
| Este necesară străpungerea acoperișului | nu |
| Aliniere | vertical |
| Ancoraj | independent |
| Tip de montaj al sistemului de montaj fotovoltaic | Pardoseală |
| Lățime modul min. | 990 mm |
| Lățime modul max. | 1310 mm |
| Înălțime modul min. | 20 mm |
| Înălțime modul max. | 50 mm |
| Lungime modul min. | 1600 mm |
| Lungime modul max. | 1850 mm |
| Serie produs | Magic PV Field |
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 65,0827 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 65,0827 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accessories
Accesorii pentru montaj
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 1148276
Şurub cu cap cârlig A4Type
MS50HB M12x30 A4
Smallest selling unit: 50 Bucată
50Bucată
Bucată
Item no. 1148280
Şurub cu cap cârlig A4Type
MS50HB M12x60 A4
Smallest selling unit: 25 Bucată
25Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (1)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Unghi de înclinare min.
Unghi de înclinare max.
Item no.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
Lungime
Unghi de înclinare min.
Unghi de înclinare max.
VT 10S FT
Item no.
5901550
Lungime
2689
Unghi de înclinare min.
10
Unghi de înclinare max.
10
VT 10M FT
Item no.
5901552
Lungime
3110
Unghi de înclinare min.
10
Unghi de înclinare max.
10
VT 10L FT
Item no.
5901554
Lungime
3489
Unghi de înclinare min.
10
Unghi de înclinare max.
10
VT 25S FT
Item no.
5901556
Lungime
2517
Unghi de înclinare min.
25
Unghi de înclinare max.
25
VT 25M FT
Item no.
5901558
Lungime
2898
Unghi de înclinare min.
25
Unghi de înclinare max.
25
VT 25L FT
Item no.
5901560
Lungime
3236
Unghi de înclinare min.
25
Unghi de înclinare max.
25
VT 30S FT
Item no.
5901562
Lungime
2732
Unghi de înclinare min.
30
Unghi de înclinare max.
30
VT 30M FT
Item no.
5901564
Lungime
2779
Unghi de înclinare min.
30
Unghi de înclinare max.
30
VT 30L FT
Item no.
5901566
Lungime
3104
Unghi de înclinare min.
30
Unghi de înclinare max.
30
